Pantalla LCD de 20x4 caracteres STN Modo LCD positivo negativo
Esta pantalla LCD de 20x4 caracteres fabricada en China en modo LCD positivo-negativo STN ofrece un diseño versátil de 4 líneas para HMI industrial.
Número de módulo: Serie JDA2004-01
Tecnología: tecnología COB
Ángulo de visión: amplio ángulo de visión
Temperatura de funcionamiento: -20 a 70 ℃
Unidad IC: AIP31066
Enviar Consulta
Descripción del Producto
Al proporcionar diseños claros y estructurados para HMI industrial, estePantalla LCD de 20x4 caracteres STN Modo LCD positivo negativoPresenta un formato de 4 líneas y 20 caracteres con un controlador AIP31066 y un ensamblaje COB robusto.
Pantalla LCD de 20x4 caracteres STN Modo LCD Positivo Negativo Descripción general
ElPantalla LCD de 20x4 caracteres STN Modo LCD positivo negativoes una solución de visualización altamente versátil y confiable diseñada para entornos industriales exigentes. Ya sea que necesite navegación por menús, actualizaciones de estado en tiempo real o diagnósticos, este módulo ofrece una salida visual clara y estructurada.
La serie JDA2004-01 utiliza el circuito integrado de accionamiento AIP31066 y funciona con un esquema de conducción de 1/16 de potencia y 1/5 de polarización. El ángulo de visión está fijado a las 6 en punto. Para compradores que buscan integrar estoPantalla LCD de 20x4 caracteres STN Modo LCD positivo negativo, la placa PCB estándar y el amplio ángulo de visión simplifican la instalación en interfaces de maquinaria y paneles de automatización de fábrica.
|
MOSTRAR CONTENIDOS 20*4 caracteres |
CONDUCIR IC AIP31066 |
ESQUEMA DE CONDUCCIÓN 1/16 deber, 1/5 polarizado |
| Parámetros técnicos de la serie JDA2004-01 | |
| Mostrar contenido | 20*4 caracteres (5*8 puntos) |
| Dimensiones del contorno | 98(ancho)*60(largo)*13,2(alto)mm |
| Área de visualización | 77(ancho)*25,2(largo)mm |
| Área activa | 70,4 (ancho) x 20,8 (largo) mm |
| Ángulo de visión | 6 en punto |
| Opciones de retroiluminación | Blanco / Amarillo-Verde |
| Temperatura de funcionamiento. | -20 a 70°C |
| Temperatura de almacenamiento. | -30 a 80°C |
Opciones disponibles para este módulo LCD de 20x4 caracteres
Para adaptarse a diferentes diseños de carcasa y estética de marca, ofrecemos tres configuraciones ópticas estándar para estePantalla LCD de 20x4 caracteres STN Modo LCD positivo negativo. Puede seleccionar el tipo de LCD exacto y el color de retroiluminación que necesita para la producción en masa.
| Módulo No. | Tipo LCD | Color de retroiluminación |
| 2004SBW-01 | Modo STN azul negativo | Blanco |
| 2004SYG-01 | STN Amarillo Verde Modo Positivo | Amarillo-Verde |
| 2004SGW-01 | STN Modo positivo gris | Blanco |
Aplicaciones y casos de uso industrial
ElPantalla LCD de 20x4 caracteres STN Modo LCD positivo negativoproporciona una interfaz confiable y fácil de leer para los operadores. Es ampliamente elegido por los ingenieros por:
▸ Paneles de automatización de fábrica- mostrar el estado de la máquina, códigos de error y parámetros operativos.
▸ Equipo de Diagnóstico- mostrar datos en tiempo real y resultados de mediciones en dispositivos médicos y de prueba.
▸ Interfaces de maquinaria- Ofrece navegación por menús y configuración de parámetros para maquinaria industrial.
|

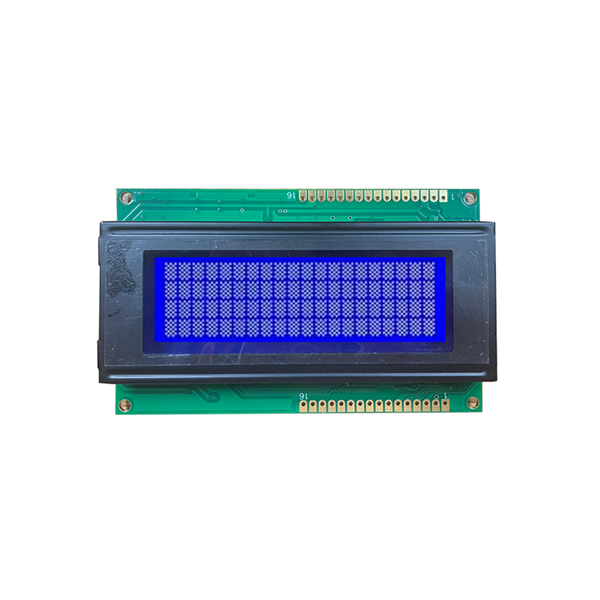

Display LCD de 20x4 Caracteres en equipos industriales. |
Modo LCD positivo negativo STN en un sistema UPS. |
Personalización y suministro por JINGDA
Como fabricante líder de pantallas, brindamos soporte completo para suPantalla LCD de 20x4 caracteres STN Modo LCD positivo negativorequisitos. Ya sea que necesite ajustar el diseño de la PCB, cambiar el tipo de conector o modificar la luz de fondo, nuestro equipo de ingeniería puede encargarse de ello.
Para explorar otros formatos, puede ver nuestroPantalla LCD de caracterescategoría. Si necesita una resolución más alta para gráficos complejos, considere nuestraPantalla LCD de 128x64 Pantalla gráfica de modo positivo STN. Para interfaces numéricas más simples, nuestroPantalla LCD de segmentosLa sección también está disponible.
Con nuestras instalaciones de sala limpia de 6000 m² y nuestra gestión de calidad ISO, cadaPantalla LCD de 20x4 caracteres STN Modo LCD positivo negativoSe prueba el rendimiento óptico y la confiabilidad eléctrica antes del envío. Envíe su dibujo o especificaciones de destino a nuestro equipo de ventas para recibir una cotización completa dentro de las 24 horas.
Preguntas frecuentes
¿Cuáles son las diferencias entre los tres modelos de la serie JDA2004-01?
Los tres modelos ofrecen diferentes modos ópticos: 2004SBW-01 es STN Azul Negativo con luz de fondo blanca, 2004SYG-01 es STN Amarillo Verde Positivo con luz de fondo amarillo-verde y 2004SGW-01 es STN Gris Positivo con luz de fondo blanca.
¿Esta pantalla LCD de 20x4 caracteres STN Modo LCD Positivo Negativo incluye una placa PCB?

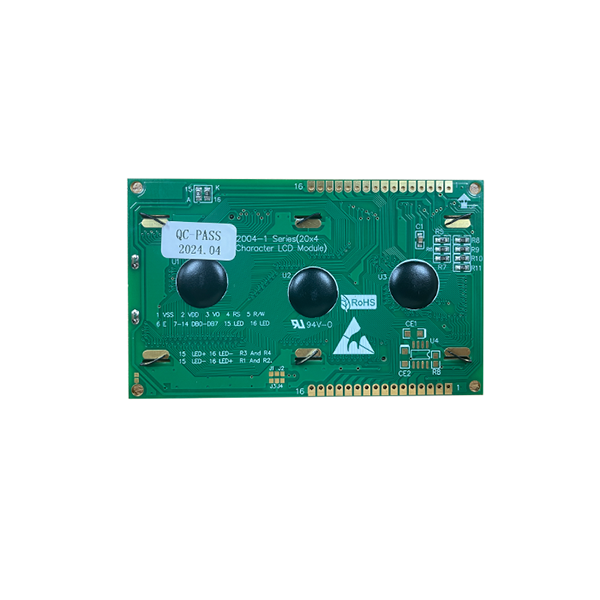

Sí, este módulo LCD de caracteres está construido con tecnología COB y viene con una placa PCB estándar para un fácil montaje e integración en su hardware existente.
¿Cuál es la cantidad mínima de pedido y el tiempo de entrega?
Para configuraciones estándar, admitimos tanto pedidos de muestra como producción a granel. Envíenos sus requisitos y nuestro equipo le proporcionará una cotización y un plazo de entrega dentro de las 24 horas.
¿Se puede personalizar el controlador IC AIP31066?
El módulo estándar utiliza el controlador AIP31066. Si su proyecto requiere un IC diferente por razones de compatibilidad, podemos discutir soluciones personalizadas para pedidos por volumen.
