¿Cuál es la diferencia entre la pantalla LCD gráfica y la pantalla LCD de segmentos?
2025-11-12

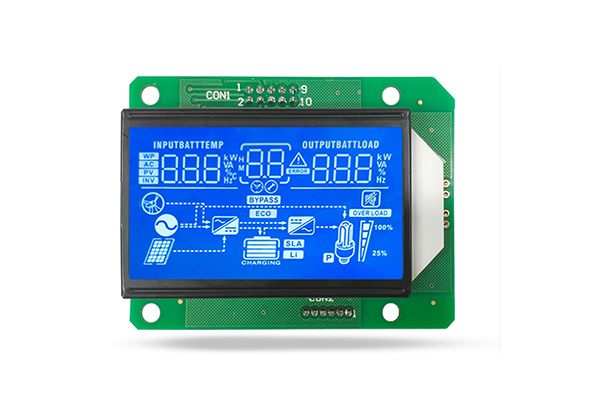

Pantalla LCD de segmentos: LCD que muestra contenidos fijos como números, símbolos, unidades, etc. a través de "segmentos" prediseñados. Cada 'segmento' es un electrodo independiente. Sólo se puede utilizar para una visualización sencilla de números y caracteres.

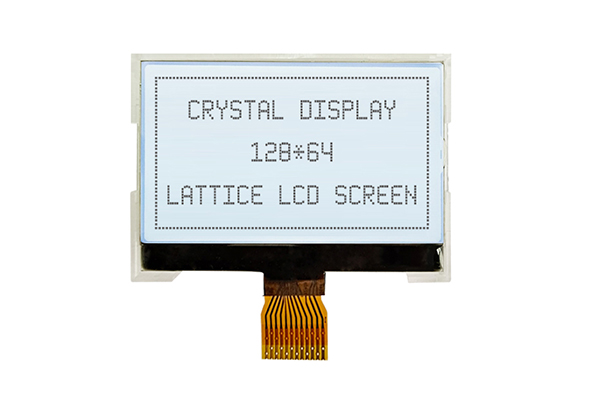

Pantalla LCD gráfica: Matriz compuesta por una gran cantidad de píxeles independientes (Puntos) que pueden mostrar cualquier texto, gráfico o imagen. Los píxeles generalmente se controlan en forma de fila y columna. Por ejemplo, una pantalla LCD de matriz de puntos de 128x64 tiene 64 puntos verticalmente y 128 puntos horizontalmente, para un total de 128x64 puntos. Como se muestra en la siguiente figura.
El principio de visualización de la pantalla LCD de segmentos y la pantalla LCD gráfica.
| Artículo |
Pantalla LCD de segmentos |
Pantalla LCD gráfica |
| Principio |
El área conductora del segmento fijo aparece después de ser electrificado, por ejemplo, "8" está compuesto por 7 segmentos. |
Una matriz de píxeles formada por la intersección de varias filas y columnas, cada punto se puede controlar individualmente. |
| Instrucción |
El número de electrodos impulsores es pequeño. |
Se necesita un controlador IC de fila y columna |
| Método de conducción |
Unidad estática o multiplexación simple |
Controlador de escaneo dinámico de filas y columnas |
Aplicaciones típicas
Pantalla LCD de segmentos: básculas electrónicas, relojes, calculadoras, paneles de electrodomésticos, paneles de instrumentos.
Pantalla LCD gráfica: equipos de control industrial, equipos médicos, máquinas POS, instrumentos de medición, pantallas para vehículos, interfaces de menú chino, etc.
¿Cómo elegir la visualización de segmentos y la visualización gráfica?
Depende de los requisitos de su proyecto:
SeleccionandoLa pantalla LCD del código de segmento:
1. El contenido mostrado es fijo y limitado (como números, algunas palabras o ICONOS).
2. Extremadamente sensible a los costos y que requiere producción a gran escala.
3. Tiene requisitos extremadamente altos de consumo de energía y el dispositivo necesita funcionar con la batería durante mucho tiempo.
4. No es necesario mostrar caracteres chinos ni gráficos complejos.
Selección de la pantalla LCD gráfica:
1. Es necesario mostrar caracteres chinos, cadenas variables, gráficos dinámicos o animaciones.
2. El contenido mostrado debe cambiar con frecuencia según las operaciones del usuario o entradas externas.
3. Existen requisitos para el atractivo estético y la interactividad de la interfaz de usuario.
Si está buscando la pantalla LCD de segmentos y la pantalla LCD gráfica de puntos para su proyecto, comuníquese con el equipo de JDA. Bienvenido a visitar nuestro sitio web oficial:www.jda-display.com
