¿Cuál es el principio de funcionamiento de la pantalla LCD de segmentos?
2025-11-19

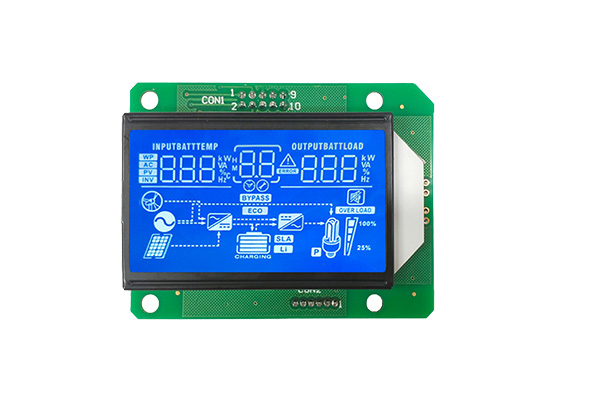

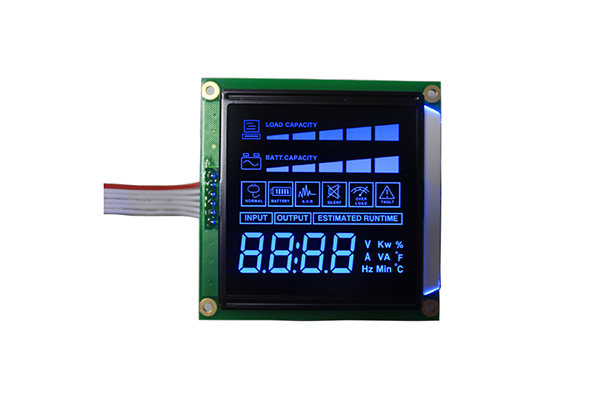

Elpantalla LCD de segmentoes un tipo de pantalla LCD que se utiliza para mostrar información simple como números, letras y símbolos. Sus características incluyen:
Contenido de visualización fijo:Cada píxel corresponde a un contenido de visualización fijo y no se puede cambiar a voluntad.
Estructura sencilla:Compuesto por sustratos de vidrio superior e inferior, materiales de cristal líquido y electrodos, de bajo coste.
Bajo consumo de energía:Sólo requiere una corriente débil para funcionar y tiene un consumo de energía extremadamente bajo.
Ampliamente aplicado:A menudo se utiliza en productos como instrumentos automotrices, básculas electrónicas y relojes.
1. Estructura básica
La pantalla LCD de segmentos consta principalmente de las siguientes partes:
1) Películas polarizadoras (una superior y otra inferior): las direcciones de polarización de estas dos películas polarizadoras son perpendiculares entre sí (por ejemplo, la película superior está en dirección vertical y la película inferior está en dirección horizontal).
2) Sustrato de vidrio (una pieza cada una en la parte superior e inferior): Lleva electrodos ITO transparentes.
3) Electrodo transparente:
A. Electrodo común: Situado en una de las piezas de cristal, es compartido por toda la pantalla.
B. Electrodos segmentados: Ubicados en otra pieza de vidrio, se graban con la forma fija que queremos mostrar, como cada trazo del número "8". Un carácter "8" suele estar compuesto por 7 segmentos (7 electrodos independientes).
4) Material de cristal líquido: Rellena el pequeño espacio entre dos piezas de vidrio.
5) Panel/reflector de retroiluminación: Ubicado en la capa inferior, proporciona la fuente de luz. La pantalla del código de segmento en sí no emite luz y sólo puede verse a través de la retroiluminación o el reflejo de la luz ambiental.
2. Modo de accionamiento: AC AC drive
La pantalla LCD no puede exponerse a CC durante mucho tiempo, de lo contrario dañará la estructura de la pantalla LCD.
Por lo tanto, la visualización del código de segmento utiliza un variador de CA (generalmente 1-100 Hz)
Los métodos de conducción incluyen:
A.Unidad estática: alto contraste, pero con múltiples pines.
B. Accionamiento dinámico (1/2, 1/3, 1/4 Duty, etc.): de uso común, lo que reduce el número de pasadores.
Resumen de principios
El principio de funcionamiento de una pantalla LCD de segmentos se puede resumir de la siguiente manera: al controlar el voltaje entre electrodos (segmentos) de una forma específica, se puede cambiar la disposición de las moléculas de cristal líquido en el área correspondiente, permitiendo selectivamente que la luz de fondo pase o no, mostrando números, símbolos o patrones fijos.
La pantalla de código de segmento es una pantalla sin matriz de puntos que utiliza moléculas de cristal líquido para cambiar la ruta óptica con voltaje, impulsa electrodos específicos a través de CA y muestra los segmentos correspondientes en negro, formando así números o símbolos.
