¿Qué es una pantalla de puerto serie y por qué se está volviendo esencial para los sistemas integrados modernos?
En los sistemas integrados modernos, las interfaces de usuario deben ser eficientes, receptivas y fáciles de integrar. ASPantalla del puerto seriese ha convertido en una solución cada vez más popular para ingenieros y fabricantes porque simplifica la comunicación entre microcontroladores y módulos de visualización al tiempo que reduce la complejidad del desarrollo.
Esta guía completa explora qué es una pantalla de puerto serie, cómo funciona y por qué se utiliza ampliamente en equipos industriales, dispositivos inteligentes, instrumentos médicos y aplicaciones de IoT. También explicamos su arquitectura, protocolos de comunicación, ventajas y consejos de integración. Además, proporcionamos tablas comparativas, pautas de implementación y respuestas a preguntas frecuentes.
Si está diseñando un dispositivo integrado y desea una solución de visualización confiable, este artículo le ayudará a comprender cómo funciona una pantalla de puerto serie dejingdapuede agilizar el desarrollo y mejorar la experiencia del usuario.
Tabla de contenido
- 1. ¿Qué es una pantalla de puerto serie?
- 2. ¿Cómo funciona la pantalla del puerto serie?
- 3. ¿Por qué son populares las pantallas de puertos serie en los sistemas integrados?
- 4. Componentes clave de un sistema de visualización de puerto serie
- 5. Protocolos de comunicación serie utilizados en pantallas
- 6. Ventajas de utilizar una pantalla de puerto serie
- 7. Pantalla de puerto serie versus interfaz LCD tradicional
- 8. Escenarios de aplicación de pantallas de puerto serie
- 9. Cómo integrar una pantalla de puerto serie en su proyecto
- 10. Mejores prácticas para elegir una pantalla de puerto serie
- 11. Tendencias futuras en la tecnología de visualización de puertos serie
- 12. Preguntas frecuentes
1. ¿Qué es una pantalla de puerto serie?

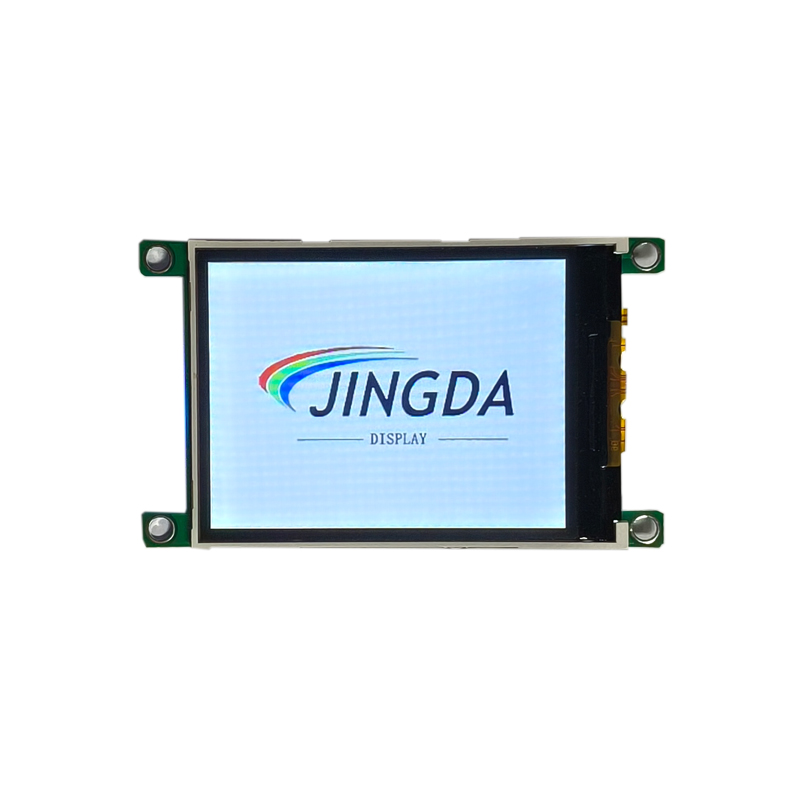

A Pantalla del puerto seriees un tipo de módulo de visualización que se comunica con un controlador host a través de una interfaz de comunicación en serie como UART, RS232 o TTL en serie. En lugar de controlar directamente píxeles o controladores de pantalla complejos, los desarrolladores envían comandos o datos simples a través de la interfaz en serie para mostrar texto, gráficos o elementos de la interfaz de usuario.
Esta arquitectura reduce significativamente la carga de trabajo del microcontrolador principal porque el módulo de visualización contiene un procesador incorporado responsable de representar los gráficos y administrar la interfaz.
Los módulos de visualización en serie típicos incluyen:
- Pantallas serie TFT
- Pantallas LCD UART
- Pantallas industriales RS232
- Pantallas serie HMI
Fabricantes comojingdaProporciona soluciones de visualización en serie de nivel industrial que simplifican el desarrollo de la interfaz hombre-máquina (HMI).
2. ¿Cómo funciona la pantalla del puerto serie?
Una pantalla de puerto serie funciona mediante un flujo de trabajo de comunicación simple entre el controlador host y el módulo de pantalla.
Proceso de trabajo básico
- El microcontrolador host envía comandos a través de UART o interfaz serial.
- El módulo de visualización recibe el comando.
- El procesador interno interpreta el comando.
- La pantalla muestra texto, imágenes o componentes de la interfaz de usuario.
En lugar de manejar operaciones a nivel de píxeles, el sistema host solo envía instrucciones como:
- Mostrar texto
- Cambiar página de interfaz de usuario
- Actualizar valor del sensor
- Animación de activación
Este enfoque reduce drásticamente la complejidad del firmware y mejora la confiabilidad del sistema.
3. ¿Por qué son populares las pantallas de puertos serie en los sistemas integrados?
Los diseñadores de sistemas integrados a menudo enfrentan restricciones estrictas en términos de potencia de procesamiento, tiempo de desarrollo y estabilidad del sistema. Las pantallas de puerto serie proporcionan una solución práctica para estos desafíos.
Principales razones de popularidad
- Consumo mínimo de recursos de MCU
- Control simple basado en comandos
- Desarrollo rápido de la interfaz de usuario
- Menor costo de desarrollo
- Complejidad de firmware reducida
Debido a estas ventajas, los módulos de visualización en serie se utilizan ampliamente en equipos industriales, electrónica de consumo y dispositivos inteligentes.
4. Componentes clave de un sistema de visualización de puerto serie
Un sistema de visualización de puerto serie típico consta de varios componentes clave de hardware y software.
| Componente | Descripción |
|---|---|
| Microcontrolador (MCU) | Controlador principal del sistema que envía comandos en serie |
| Interfaz serie | Canal de comunicación UART, RS232 o TTL |
| Controlador de pantalla | Procesador integrado dentro del módulo de visualización |
| Panel TFT/LCD | La pantalla de salida visual |
| Biblioteca de firmware/UI | Software utilizado para diseñar diseños de interfaz. |
Las pantallas modernas suelen incluir almacenamiento integrado para fuentes, imágenes y plantillas de interfaz de usuario.
5. Protocolos de comunicación serie utilizados en pantallas
Las pantallas de puerto serie normalmente dependen de varios protocolos de comunicación según la aplicación.
Protocolos comunes
- UART
- RS232
- RS485
- Serie TTL
| Protocolo | Distancia | Uso típico |
|---|---|---|
| UART | Corto | Dispositivos integrados |
| RS232 | Medio | Sistemas de control industriales |
| RS485 | Largo | Automatización de fábrica |
| TTL | Corto | Placas de desarrollo de microcontroladores |
La elección del protocolo depende de la distancia de comunicación, la tolerancia al ruido y la arquitectura del sistema.
6. Ventajas de utilizar una pantalla de puerto serie
Las pantallas de puerto serie ofrecen varias ventajas técnicas y comerciales en comparación con las interfaces de pantalla tradicionales.
Ventajas técnicas
- Bajo uso de CPU
- Protocolo de comando simple
- Complejidad de cableado reducida
- Procesamiento de gráficos incorporado
- Estabilidad del sistema mejorada
Ventajas de desarrollo
- Ciclo de desarrollo más corto
- Menos codificación de firmware
- Fácil personalización de la interfaz de usuario
- Menor costo de ingeniería
Esto hace que las pantallas en serie sean ideales tanto para empresas emergentes como para el desarrollo de productos industriales a gran escala.
7. Pantalla de puerto serie versus interfaz LCD tradicional
| Característica | Pantalla del puerto serie | Interfaz LCD tradicional |
|---|---|---|
| Método de control | Basado en comandos | Control a nivel de píxeles |
| Carga de MCU | Bajo | Alto |
| Tiempo de desarrollo | Corto | Largo |
| Complejidad del hardware | Bajo | Alto |
| Flexibilidad de la interfaz de usuario | Alto | Depende de la MCU |
Como muestra la tabla, las pantallas en serie simplifican significativamente el desarrollo y al mismo tiempo mantienen excelentes capacidades de interfaz.
8. Escenarios de aplicación de pantallas de puerto serie
Las pantallas de puerto serie se utilizan en muchas industrias debido a su flexibilidad y confiabilidad.
Aplicaciones comunes
- Equipos de automatización industrial.
- Paneles de control de casa inteligente
- Dispositivos médicos
- Instrumentos de prueba
- Sistemas de monitorización de energía.
- dispositivos de iot
- Máquinas expendedoras comerciales
Estas aplicaciones requieren una comunicación estable, actualizaciones sencillas de la interfaz de usuario y un funcionamiento confiable a largo plazo.
9. Cómo integrar una pantalla de puerto serie en su proyecto
Integrar una pantalla de puerto serie es relativamente sencillo.
Pasos típicos de integración
- Seleccione el tamaño y la resolución de la pantalla
- Conecte la interfaz serie a la MCU
- Configurar la velocidad en baudios y los ajustes de comunicación
- Diseñar la interfaz de usuario
- Enviar comandos para controlar la pantalla.
La mayoría de los fabricantes proporcionan herramientas de configuración que permiten a los ingenieros diseñar visualmente la interfaz antes de la implementación.
10. Mejores prácticas para elegir una pantalla de puerto serie
Seleccionar el módulo de visualización adecuado es esencial para el rendimiento del producto y su confiabilidad a largo plazo.
Factores a considerar
- Resolución de pantalla
- Capacidad táctil
- Protocolo de comunicación
- Temperatura de funcionamiento
- Certificación industrial
- Soporte de software
Trabajar con fabricantes experimentados comojingdagarantiza compatibilidad, confiabilidad y soporte técnico profesional.
11. Tendencias futuras en la tecnología de visualización de puertos serie
A medida que evolucionan los sistemas integrados, la tecnología de visualización en serie continúa mejorando en varias áreas.
Tendencias emergentes
- Paneles TFT de mayor resolución
- Controladores táctiles integrados
- Herramientas de diseño de UI mejoradas
- IoT y conectividad en la nube
- Interfaces de dispositivos habilitadas para IA
Estas innovaciones ampliarán aún más el papel de las pantallas de puerto serie en dispositivos inteligentes y automatización industrial.
12. Preguntas frecuentes
¿Cuál es el objetivo principal de una pantalla de puerto serie?
Su objetivo principal es simplificar la comunicación entre un microcontrolador y una pantalla mediante el uso de comandos en serie en lugar de una programación gráfica compleja.
¿Las pantallas de puerto serie requieren microcontroladores potentes?
No. Una de las mayores ventajas es que reducen los requisitos de procesamiento de la MCU porque el módulo de visualización maneja el procesamiento de gráficos internamente.
¿Las pantallas en serie son adecuadas para entornos industriales?
Sí. Muchos dispositivos industriales utilizan protocolos de comunicación en serie como RS232 y RS485, lo que hace que las pantallas en serie sean altamente compatibles con los sistemas de control industrial.
¿Las pantallas de puerto serie pueden admitir pantallas táctiles?
Sí. Muchos módulos de visualización en serie modernos incluyen funcionalidad táctil capacitiva o resistiva, lo que permite interfaces de usuario interactivas.
¿Es difícil desarrollar interfaces UI para pantallas en serie?
La mayoría de los fabricantes proporcionan herramientas gráficas de interfaz de usuario que permiten a los ingenieros diseñar interfaces rápidamente sin una codificación extensa.
Conclusión
Una pantalla de puerto serie ofrece una solución potente pero sencilla para el diseño de interfaces de sistemas integrados. Al descargar el procesamiento de gráficos al módulo de visualización, los ingenieros pueden centrarse en la funcionalidad central del sistema y al mismo tiempo ofrecer interfaces de usuario profesionales y receptivas.
Con ventajas como baja complejidad de desarrollo, comunicación confiable y rápida integración, las pantallas en serie se están convirtiendo en una opción estándar para los dispositivos modernos. Elegir un fabricante confiable comojingdagarantiza hardware de alta calidad, rendimiento estable y soporte de ingeniería profesional.
Si está desarrollando productos integrados y desea mejorar la interfaz de su dispositivo y al mismo tiempo reducir la carga de trabajo de desarrollo, explorar soluciones avanzadas de visualización en serie es un paso inteligente hacia adelante.
Para módulos de visualización profesionales, asistencia técnica y soluciones personalizadas, no dude en contactarnos.contáctanos.
