Una breve introducción a la pantalla OLED

¿Qué es la pantalla OLED?

OLED es un diodo orgánico emisor de luz, también conocido como pantalla de electroluminiscencia orgánica (OLED). Debido a sus características únicas, como la autoiluminación, la ausencia de luz de fondo, la alta relación de contraste, el grosor delgado, el amplio ángulo de visión, la velocidad de respuesta rápida, la idoneidad para paneles flexibles, el amplio rango de temperaturas de funcionamiento y la estructura y el proceso de fabricación más simples, OLED ofrece una calidad de imagen mucho mejor. Tiene un contraste más alto (también conocido como alto rango dinámico HDR) y un ángulo de visión más amplio, lo que lo convierte en una opción ideal para productos electrónicos de alta gama.

La clasificación de la pantalla OLED

1. Clasificados por método de conducción

OLED pasivo (PM-OLED): estructura simple, adecuada para escenarios de visualización de tamaño pequeño y baja densidad de información;

OLED activo (AM-OLED): cada píxel está equipado con un transistor de película delgada (TFT) independiente para control, con una respuesta más rápida, menor consumo de energía y la capacidad de lograr una resolución más alta. Es la opción técnica para productos convencionales como teléfonos inteligentes y televisores.

2. Clasificados por tecnología de colorización

RGB OLED: los píxeles de colores primarios rojo, verde y azul emiten luz de forma independiente, ofreciendo la mejor expresión de color y contraste. Sin embargo, tiene una gran dificultad y coste de fabricación y se utiliza principalmente en pantallas de pequeño tamaño;

WOLED: utiliza una capa emisora ​​de luz blanca combinada con filtros de color para lograr una visualización a todo color. El proceso es relativamente sencillo y el rendimiento es alto, y se utiliza principalmente en televisores de gran tamaño.

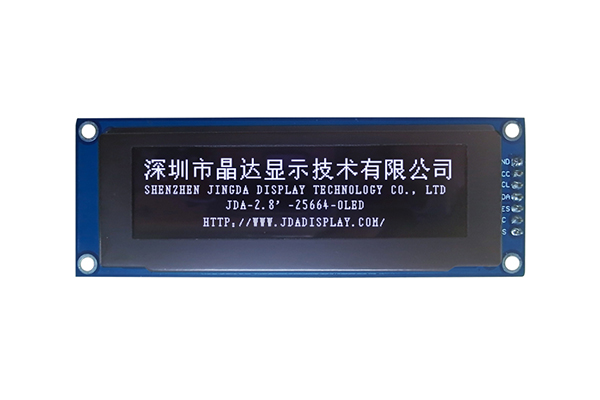

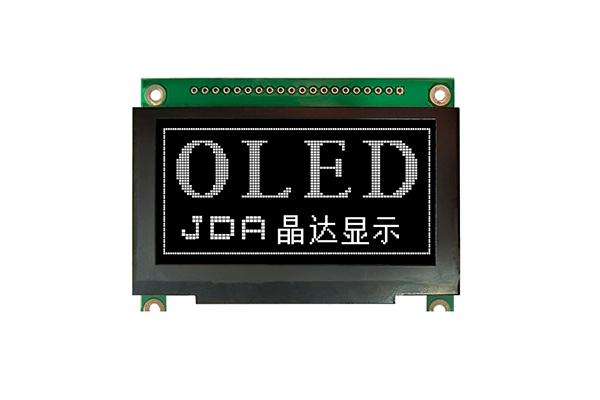

Características del producto del módulo de pantalla OLED

1. Rendimiento visual excepcional

Con una relación de contraste de más de 10 000:1, alta saturación de color y bordes claros sin imágenes fantasma para texto e íconos. La tecnología autoluminosa garantiza una excelente legibilidad incluso con mucha luz o en completa oscuridad.

2. Arquitectura de consumo de energía ultrabajo

El voltaje de funcionamiento es de sólo 3,3 V o 5 V. El consumo de energía para la iluminación de pantalla completa es de aproximadamente 25 mA (dependiendo del número de píxeles iluminados) y el consumo de energía en modo de espera puede ser tan bajo como el nivel de microamperios. En comparación con las pantallas TFT o LCD del mismo tamaño, el consumo de energía se reduce aproximadamente entre un 50% y un 70%, lo que lo hace extremadamente adecuado para dispositivos portátiles que funcionan con baterías.

3. Amplio rango de temperatura y confiabilidad

El rango de temperatura de trabajo cubre -40 ℃ a +85 ℃, y la temperatura de almacenamiento puede alcanzar -40 ℃ a +85 ℃. Tiene una excelente resistencia a la intemperie. El módulo integra un circuito de refuerzo internamente y solo se requiere una pequeña cantidad de condensadores periféricos para un funcionamiento estable, con capacidad antiestática que cumple con los estándares industriales.

4. Configuración de interfaz flexible

Proporciona diseños de pad compatibles con la interfaz I2C y la interfaz SPI, lo que permite a los usuarios elegir de manera flexible en función de los principales recursos de control. Este módulo admite plataformas convencionales como Arduino, STM32 y ESP32 y se puede conectar directamente al ecosistema de código abierto existente, lo que acorta significativamente el ciclo de desarrollo.

Aplicaciones del módulo de pantalla OLED

1. Electrónica de consumo

La pantalla OLED es la solución de visualización principal para teléfonos inteligentes, tabletas, computadoras portátiles y televisores de alta gama, y ​​ofrece alta calidad de imagen, amplios ángulos de visión y efectos de visualización que ahorran energía.

2. Dispositivos portátiles

Los relojes inteligentes, monitores de salud y otros dispositivos aprovechan al máximo las ventajas de la delgadez, el bajo consumo de energía y la adaptabilidad flexible de OLED.

3. Visualización del vehículo

OLED se usa ampliamente en tableros, consolas centrales y sistemas de entretenimiento, adaptándose al complejo entorno interior y brindando información visual clara.

4. Pantalla cercana al ojo para VR/AR

OLED basado en silicio (Micro OLED) se ha convertido en la tecnología de pantalla preferida para dispositivos de realidad aumentada y realidad virtual debido a su alta resolución, rápida respuesta y baja latencia.

5. Iluminación OLED

Los paneles de iluminación OLED son delgados y flexibles, capaces de emitir una luz uniforme y suave. Se les considera un fuerte candidato para la próxima generación de tecnología de iluminación.
