Problemas comunes y consejos para solucionar problemas de pantallas LCD
En control industrial, equipos médicos, instrumentos de prueba, electrodomésticos y electrónica de consumo, la pantalla LCD sigue siendo una de las interfaces hombre-máquina más comunes. Ya sea una pantalla de matriz gráfica o una pantalla LCD monocromática, cualquier problema como falta de visualización, líneas faltantes, parpadeo o contraste anormal afectará la experiencia general y la confiabilidad de todo el dispositivo.
1. Sin pantalla, pantalla negra o pantalla blanca.
Una pantalla negra suele estar relacionada con la fuente de alimentación, la luz de fondo y la inicialización; Una pantalla blanca generalmente indica que la luz de fondo está encendida pero la pantalla LCD no se ha desviado o no ha recibido datos de imagen válidos. Para un módulo LCM, primero verifique VDD, VDDIO, VSS, pin de reinicio y fuente de alimentación de retroiluminación. Si la luz de fondo no está encendida, concéntrese en verificar el circuito de refuerzo, la resistencia limitadora de corriente, la cadena de LED y el conector.
2. Líneas faltantes, caracteres y líneas discontinuas

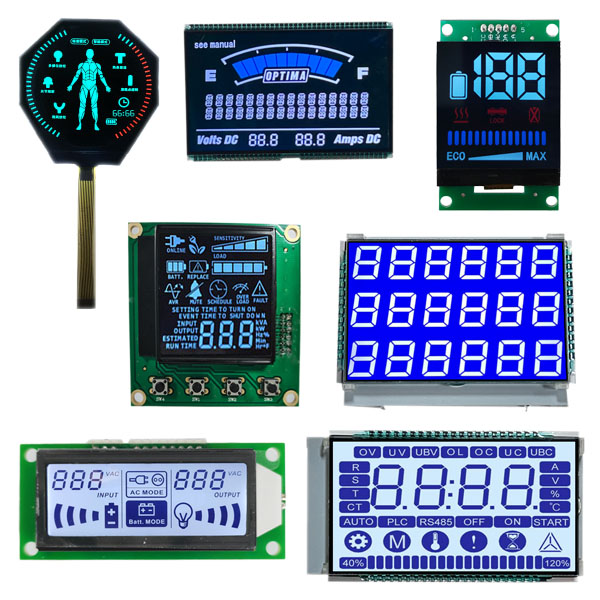

Las pantallas LCD monocromáticas tienden a perder líneas. Las posibles causas incluyen salida COM o SEG anormal, mala conexión de tira cebra, adhesivo conductor envejecido, cortocircuito de FPC y controlador IC dañado. Para pantallas de controladores multicanal, también es necesario verificar la configuración de la resistencia de polarización y del ciclo de trabajo. Si se soluciona la posición de la línea que falta, generalmente es un problema con la conexión del hardware o el canal del controlador; Si la posición se desplaza, puede deberse a sincronización, interferencia o fluctuaciones de energía.
3. Contraste insuficiente o excesivo
El contraste anormal no necesariamente indica una falla de la pantalla. Factores como VLCD, V0, voltaje de polarización y compensación de temperatura pueden afectar el efecto de visualización. Es común que el contraste de lamódulo LCMvolverse menos intenso a bajas temperaturas y más intenso a altas temperaturas. Si ocurre en lotes, verifique el código de inicialización del controlador IC, las resistencias de polarización y los circuitos de compensación de temperatura. Si ocurre de forma individual, comprobar la soldadura y consistencia del panel de cristal líquido.
4. Fluctuación, inquietud, desplazamiento
La fluctuación suele deberse a una velocidad de fotogramas inestable, una ondulación excesiva de la fuente de alimentación, interferencias del suelo y conflictos entre la frecuencia de retroiluminación PWM y la frecuencia de actualización. Si el cableado FPC del módulo LCM es demasiado largo y no está blindado, también se puede introducir ruido. Primero, use un osciloscopio para observar VDD y las señales clave, y luego verifique los registros de inicialización. Para la pantalla LCD monocromática, si hay inestabilidad general en la pantalla, concéntrese en verificar la forma de onda COM y el controlador de retroiluminación.
5. Artefactos en la pantalla, caracteres confusos, colores anormales
Las pantallas LCD en color a menudo tienen artefactos en la pantalla debido a problemas con las líneas de datos, líneas de reloj, señales de sincronización y parámetros de sincronización. Verifique las conexiones FPC, la oxidación del conector y los cortocircuitos de soldadura. Sipantallas LCD monocromáticastienen caracteres confusos, verifique el bus de datos, las líneas de control RS/CS/WR y asegúrese de una inicialización adecuada.
6. Brillo desigual, viñeteado y fuga de luz
Los problemas de retroiluminación son comunes en los módulos LCM de entrada lateral. Las desviaciones en el ensamblaje de la placa guía de luz, la película de difusión y la película reflectante, la atenuación del brillo del LED o la unidad de corriente constante inconsistente pueden causar un brillo desigual. La fuga de luz está relacionada principalmente con la unión estructural, la deformación de la carcasa y los rayones en el polarizador. ParaPantallas LCD monocromáticas, la retroiluminación suele ser más sencilla., pero el espacio entre la placa guía de luz y el cristal líquido aún afecta la uniformidad.
7. Defectos, Mechas, Manchas Oscuras, Defectos de Línea
Los puntos negativos son defectos de fabricación en el panel LCD y, por lo general, no pueden repararse mediante software. Los puntos destacados se refieren a píxeles que permanecen constantemente iluminados, mientras que los puntos oscuros se refieren a píxeles que no se iluminan. Las líneas verticales u horizontales a menudo están relacionadas con los canales IC del controlador, unión COG y FPC. Si el defecto de la línea cambia después de presionar, indica una mala conexión. Si no hay cambios después de presionar, puede ser que el controlador IC o el cableado de vidrio estén dañados.
8. Sombras, imágenes fantasmas, residuos de imágenes.
La sombra es el fenómeno donde elMoléculas de cristal líquido en una pantalla LCD.no se recupera por completo después de mostrar una imagen estática durante mucho tiempo. Reducir el brillo de la imagen estática, realizar una inversión de color regular y acortar el ciclo de actualización puede aliviar este problema. Si el voltaje de conducción del módulo LCM es asimétrico, también acelerará la aparición de sombras. Las pantallas LCD monocromáticas son más propensas a sufrir sombras cuando muestran patrones fijos. Se recomienda utilizar inversión alternativa o limpieza de pantalla programada.
