¿Cómo funciona una pantalla LCD?

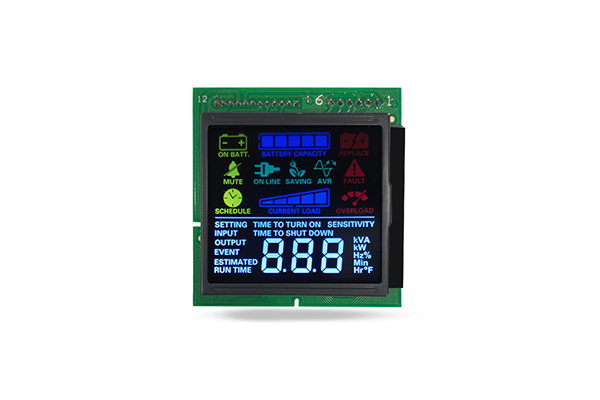

En las industrias modernas de electrónica de consumo,pantalla LCDLa tecnología sigue siendo una de las soluciones de pantalla plana más maduras, rentables y ampliamente aplicadas después de décadas de actualizaciones iterativas. Desde equipos de control industrial, instrumentación automotriz y electrodomésticos hasta terminales comerciales y dispositivos electrónicos portátiles, los productos LCD cubren escenarios industriales de bajo consumo y campos de visualización comercial de alta definición.

LCD es una tecnología de visualización pasiva de modulación de luz basada en el efecto fotoeléctrico de cristal líquido. La característica más esencial de la pantalla LCD es que los materiales de cristal líquido por sí solos no pueden emitir luz visible. Todas las imágenes de la pantalla, el texto y los cambios de color se realizan ajustando la transmitancia de la luz de fondo externa a través de los cambios ordenados de disposición de las moléculas de cristal líquido bajo la acción del campo eléctrico. Este modo de control de luz pasivo determina el bajo consumo de energía, la alta estabilidad y la larga vida útil de las pantallas LCD, y también constituye la diferencia fundamental entre las tecnologías de pantalla LCD y autoluminiscentes.

Estructura de componentes principales del sistema de pantalla LCD estándar

El sistema de trabajo completo de la pantalla LCD se compone de múltiples capas de piezas estructurales ópticas y componentes de conducción electrónicos. De abajo hacia arriba, incluye principalmente unidad de retroiluminación, polarizador inferior, sustrato de vidrio con electrodo ITO, capa de cristal líquido, capa de filtro de color (solo LCD en color), polarizador superior y placa de cubierta protectora.

Unidad de retroiluminación

Como dispositivo de visualización pasivo,pantalla LCDDepende completamente de la unidad de retroiluminación para proporcionar una fuente de luz visible estable y uniforme. La unidad de retroiluminación está ubicada en la parte inferior de toda la estructura de la pantalla, e incluye principalmente la fuente de luz, la placa guía de luz, la placa difusora, la película reflectante y la película de mejora del brillo. Los primeros productos LCD utilizaban lámparas fluorescentes de cátodo frío CCFL como fuentes de luz, mientras que los productos LCD modernos adoptan soluciones de retroiluminación LED, que tienen las ventajas de un menor consumo de energía, un volumen más pequeño, una vida útil más larga y una mayor uniformidad luminosa.

Conjunto polarizador

Los polarizadores son componentes ópticos clave que controlan la transmisión de luz y se dividen en polarizador inferior y polarizador superior, que están unidos respectivamente a las superficies exteriores de los sustratos de vidrio inferior y superior. La luz natural es luz no polarizada con vibración en múltiples direcciones. El polarizador inferior puede filtrar toda la luz de vibración irregular y solo retener la luz polarizada linealmente en una sola dirección, proporcionando luz incidente estandarizada para la capa de cristal líquido.

Los ejes ópticos de los polarizadores superior e inferior están configurados en un estado vertical cruzado en el estado predeterminado, que es la estructura óptica central para realizar el control del interruptor de luz.

Capa de células de cristal líquido

La capa de celda de cristal líquido es la capa funcional central de la pantalla LCD, que se forma sellando materiales de cristal líquido entre dos capas de sustratos de vidrio transparente ultrafino. Los lados internos de los dos sustratos de vidrio están recubiertos con electrodos conductores ITO transparentes y películas de alineación. Las películas de alineación pueden limitar la dirección de disposición inicial de las moléculas de cristal líquido, haciendo que las moléculas de cristal líquido presenten una disposición retorcida regular en el estado libre de voltaje. lo comúnEstructura de cristal líquido TN (Twisted Nematic)Adoptado por los principales productos LCD puede formar una estructura retorcida de 90 grados de moléculas de cristal líquido entre los sustratos superior e inferior, que es la estructura de conmutación óptica clásica de las pantallas LCD tradicionales.

Componentes de conducción y control

El ajuste preciso de la disposición de las moléculas de cristal líquido no se puede separar del accionamiento preciso de los circuitos profesionales, que también es la parte electrónica central delmódulo LCM. El sistema de conducción incluye un circuito integrado de conducción, un circuito de control de sincronización, un circuito de escaneo de filas y columnas y un circuito de procesamiento de señales. Cada unidad de píxel del panel LCD corresponde a un circuito de control independiente. A través del escaneo de filas y columnas, el sistema ingresa diferentes señales de voltaje a cada píxel en tiempo real, logrando un control de brillo independiente de cada píxel.

Mecanismo de trabajo completo de la pantalla LCD

El proceso de trabajo de la pantalla LCD.Es un ciclo continuo de generación de luz, polarización, modulación del campo eléctrico, detección de transmisión de luz y restauración de imágenes. Todo el proceso se basa completamente en cambios fotoeléctricos físicos, sin reacción química, por lo que el proceso de visualización tiene alta estabilidad y repetibilidad. El siguiente es un análisis en profundidad paso a paso del principio de funcionamiento de la pantalla LCD en combinación con las características ópticas y eléctricas.

Salida de fuente de luz y procesamiento de polarización

Primero, la fuente de luz LED de la unidad de retroiluminación emite luz visible dispersa uniforme. Después de ser homogeneizada y reflejada por la placa guía de luz y la placa difusora, se forma una fuente de luz superficial estable que actúa sobre el polarizador inferior. El polarizador inferior filtra la luz natural no polarizada y la convierte en luz unidireccional linealmente polarizada. En este momento, la luz tiene una única dirección de vibración, sentando las bases para la posterior modulación del cristal líquido.

Estado libre de voltaje: transmisión de luz y formación de píxeles brillantes

Cuando no se aplica ningún voltaje de conducción al electrodo ITO de una determinada unidad de píxeles, las moléculas de cristal líquido en la celda de cristal líquido mantienen la disposición torcida de 90 grados inicial bajo la restricción de la película de alineación. Cuando la luz polarizada linealmente pasa a través de la capa de cristal líquido retorcida, la dirección de polarización de la luz girará 90 grados sincrónicamente con la disposición molecular. Después de la rotación, la dirección de polarización de la luz es completamente consistente con el eje óptico del polarizador superior, por lo que la luz puede penetrar suavemente el polarizador superior y la placa protectora y finalmente presentar un estado brillante en la pantalla.

Estado de voltaje aplicado: bloqueo de luz y formación de píxeles oscuros

Cuando el sistema introduce un voltaje de conducción específico al electrodo de píxel, se forma un campo eléctrico entre los sustratos de vidrio superior e inferior. Impulsadas por la fuerza del campo eléctrico, las moléculas de cristal líquido retorcidas se desviarán gradualmente y se organizarán verticalmente a lo largo de la dirección del campo eléctrico. En este momento, la estructura retorcida de la capa de cristal líquido desaparece y las moléculas de cristal líquido pierden la capacidad de rotar la dirección de polarización de la luz. La luz linealmente polarizada que pasa a través de la capa de cristal líquido mantiene la dirección de vibración original, que es completamente perpendicular al eje óptico del polarizador superior. La luz queda completamente bloqueada y no puede penetrar, y el píxel presenta un estado negro puro.
