¿Qué factores influyen en el consumo de energía de las pantallas LCD monocromáticas?

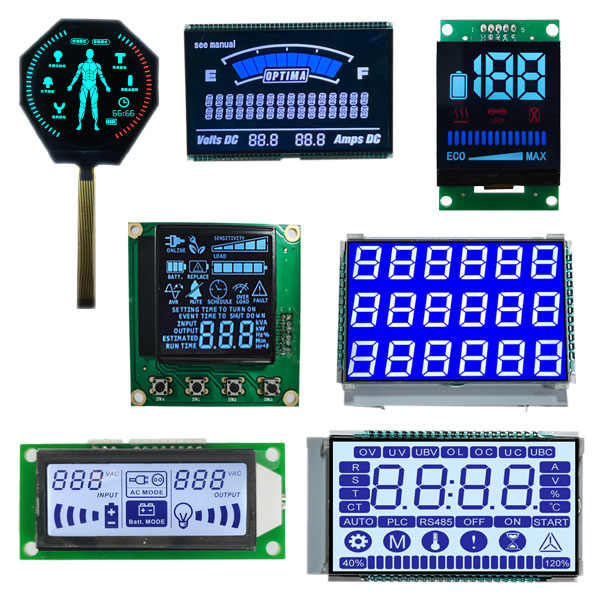

Pantallas LCD monocromáticashan sido durante mucho tiempo la columna vertebral de los dispositivos electrónicos de bajo consumo en los sectores industrial, comercial y de consumo. Para los paneles LCD TFT en color que requieren filtrado de color complejo y sistemas de retroiluminación de alta potencia, las pantallas monocromáticas de cristal líquido ofrecen una salida visual simple y de alto contraste con una mínima sobrecarga de energía. Su excepcional eficiencia energética los convierte en la opción preferida para dispositivos que funcionan con baterías, incluidos medidores industriales, dispositivos portátiles, sensores domésticos inteligentes, equipos médicos portátiles, etc.

Las pantallas LCD monocromáticas siguen siendo una de las tecnologías de visualización con mayor eficiencia energética disponibles en la actualidad. En una era en la que la duración de la batería y los presupuestos de energía dominan las decisiones de diseño de productos, comprender exactamente qué impulsa el consumo de energía de estas pantallas no es simplemente un ejercicio académico: es una consideración de ingeniería crítica que puede hacer o deshacer un dispositivo portátil.

1. Especificaciones de diseño estructural del panel LCD

El diseño estructural inherente de un panel LCD monocromático es el determinante fundamental de su consumo de energía básico. Cada componente central del panel, desde las dimensiones físicas hasta el modo de visualización y el tipo de matriz, da forma directamente a sus características de uso de energía. Incluso con circuitos de conducción y entornos operativos idénticos, los módulos LCD monocromáticos estructuralmente diferentes pueden presentar diferencias de consumo de energía de varias veces.

1.1 Tamaño de pantalla y densidad de píxeles

El tamaño de la pantalla es uno de los factores más intuitivos que afectan el consumo de energía de las LCD monocromáticas. En los productos LCD monocromáticos estándar, el consumo de energía se correlaciona positivamente con el área de visualización efectiva. Los paneles más grandes requieren más píxeles de cristal líquido, cableado de electrodos más transparente y áreas de cobertura de señal más amplias, todo lo cual aumenta la carga capacitiva básica y la pérdida de energía estática. Para las pantallas LCD monocromáticas de tipo segmento ampliamente utilizadas en temporizadores y medidores, los paneles pequeños de menos de 2 pulgadas normalmente consumen solo entre 1 y 5 mW de potencia activa, mientras que las pantallas LCD monocromáticas gráficas de tamaño mediano de 3 a 5 pulgadas generalmente consumen entre 10 y 30 mW en condiciones de trabajo normales.

La densidad de píxeles también juega un papel vital en la regulación de la energía. Las pantallas LCD monocromáticas de alta resolución, como los modelos de 128×64, 240×128 y 320×160, cuentan con matrices de píxeles más densas y circuitos de conducción más complejos. Cada unidad de píxel requiere escaneo de señal y control de voltaje independientes, lo que aumenta la carga general del circuito y el consumo de energía dinámico. Por el contrario, los LCD de segmento de baja resolución con patrones de visualización fijos tienen estructuras de circuitos más simples y una pérdida de energía mucho menor, lo que los hace ideales para escenarios de espera de consumo de energía ultrabaja.

1.2 Modo óptico de visualización

Las pantallas LCD monocromáticas se clasifican en tres modos ópticos principales: reflectante, transmisivo y transflectivo, cada uno con perfiles de consumo de energía drásticamente diferentes. Esta clasificación es la razón principal de la enorme brecha de potencia entre los diferentes módulos de visualización monocromáticos.

1.3 Tipo de conducción matricial

Las pantallas LCD monocromáticas se dividen en tipos de matriz pasiva (PM) y matriz activa (AM), siendo la matriz pasiva la principal para los productos monocromáticos de bajo consumo. La pantalla LCD de matriz pasiva presenta una estructura de electrodos de rejilla cruzada simple, que comparte electrodos de fila y columna para el escaneo de píxeles. Solo consumen energía durante el cambio de estado de los píxeles y mantienen el contenido de la pantalla con una energía estática mínima, que es la razón principal de sus ventajas de bajo consumo de energía.

2. Configuración del sistema de retroiluminación

Para la mayoría de los módulos de pantalla LCD monocromáticos transmisivos y transflectivos, el sistema de retroiluminación representa entre el 70% y el 90% del consumo total de energía. A diferencia de las pantallas LCD en color con retroiluminación RGB de alta potencia, las pantallas LCD monocromáticas utilizan principalmente retroiluminación LED monocromática, pero las diferencias en la cantidad de retroiluminación, el brillo, la temperatura del color y el modo de conducción determinan directamente el consumo total de energía del módulo. Optimizar la configuración de la retroiluminación es la forma más eficaz de reducir la pérdida de energía de la pantalla LCD monocromática.

2.1 Cantidad y diseño de LED de retroiluminación

La cantidad de LED de retroiluminación incorporados está relacionada linealmente con el consumo de energía. Las pantallas LCD monocromáticas de tamaño pequeño suelen adoptar diseños de retroiluminación de 1 o 2 LED con baja corriente de trabajo y bajo consumo. Los módulos de visualización de gran tamaño o de alta uniformidad requieren de 4 a 6 o incluso más cuentas LED para eliminar los rincones oscuros y garantizar un brillo uniforme en toda la pantalla. Cada cuenta LED adicional aumenta la corriente operativa general del sistema de retroiluminación, lo que aumenta directamente el consumo total de energía.

El diseño de la retroiluminación también afecta la eficiencia energética. Los diseños de retroiluminación de montaje lateral comúnmente utilizados en módulos de pantalla LCD monocromáticos delgados conducen la luz a través de placas guía de luz, con baja pérdida de luz y consumo de energía relativamente bajo. Los diseños de retroiluminación con iluminación directa inferior tienen una mayor eficiencia de utilización de la luz, pero requieren más cuentas LED, lo que resulta en un mayor consumo de energía con el mismo estándar de brillo.

2.2 Ajuste del brillo de la retroiluminación

El brillo de la retroiluminación es el factor ajustable más flexible para el consumo de energía de LCD monocromático. El brillo de la retroiluminación LED se controla mediante la corriente impulsora: una corriente más alta corresponde a un brillo más alto y un mayor consumo de energía. La mayoría de los módulos LCD monocromáticos admiten atenuación PWM (modulación de ancho de pulso) o atenuación de voltaje analógico. Con el brillo máximo, la luz de fondo funciona a la corriente nominal con un consumo máximo de energía; En el modo de espera de bajo brillo, la corriente de conducción cae bruscamente, lo que reduce la pérdida de energía de la retroiluminación entre un 60 % y un 80 %.

La mayoría de los dispositivos electrónicos industriales y de consumo no necesitan el brillo máximo de la pantalla en su funcionamiento diario. Reducir adecuadamente el brillo de la retroiluminación con la premisa de garantizar la legibilidad puede prolongar considerablemente la duración de la batería del dispositivo. Para escenarios de espera de consumo de energía ultrabaja, configurar la lógica de apagado automático de la retroiluminación cuando la pantalla está estática puede eliminar aún más la pérdida de energía no válida.

2.3 Modo de funcionamiento de la retroiluminación

El modo de retroiluminación constantemente encendido conduce a un alto consumo continuo de energía, mientras que los modos de retroiluminación intermitente y basado en disparador ahorran energía de manera efectiva. Muchos dispositivos inteligentes adoptan estrategias de retroiluminación por inducción del cuerpo humano, disparador de tecla o conexión de sensor de luz: la retroiluminación permanece apagada durante el modo de espera y solo se enciende cuando se detecta la operación del usuario, lo que reduce drásticamente la pérdida de energía estática a largo plazo. Para dispositivos portátiles que funcionan con baterías, esta optimización del modo de trabajo tiene un efecto de ahorro de energía más significativo que el ajuste de parámetros de hardware.

3. Circuito de conducción y parámetros del chip

El chip controlador y el sistema de circuito periférico son las unidades de control centrales del funcionamiento del LCD monocromático. Los diferentes modelos de chips, voltajes de conducción, frecuencias de actualización y esquemas de diseño de circuitos afectan directamente el consumo de energía dinámico y estático durante el funcionamiento de la pantalla. Incluso con el mismo panel LCD, los parámetros de conducción no coincidentes provocarán un evidente desperdicio de energía.

3.1 Modelo de chip impulsor y eficiencia energética

Los chips controladores LCD monocromáticos especializados tienen características distintas de consumo de energía. Los chips de pantalla dedicados de bajo consumo adoptan una arquitectura de circuito optimizada, que admite modo de conducción y suspensión de bajo voltaje, con una corriente de espera ultrabaja de solo unos pocos microamperios. Por el contrario, los esquemas de conducción alternativos de MCU universales carecen de optimización de energía específica, con mayor pérdida de energía estática y consumo de energía de escaneo dinámico.

3.2 Voltaje de operación y voltaje de polarización

Las pantallas LCD monocromáticas tienen rangos estrictos de voltaje de funcionamiento. Dentro del intervalo de voltaje nominal, reducir adecuadamente el voltaje de excitación puede reducir la pérdida de potencia de excitación de píxeles sin afectar la claridad de la pantalla. Un voltaje de conducción excesivamente alto no sólo aumentará el consumo de energía, sino que también provocará fatiga molecular del cristal líquido, lo que acelerará el envejecimiento de la pantalla y provocará parpadeos.

El voltaje de polarización es otro parámetro clave que afecta la estabilidad de la energía. La configuración razonable del voltaje de polarización garantiza una rotación molecular estable del cristal líquido con un mínimo de corriente. Los ajustes de voltaje de polarización irrazonables provocarán vibraciones moleculares repetidas y una pérdida de corriente no válida, lo que aumentará el consumo de energía innecesario y reducirá el contraste de la pantalla.

3.3 Frecuencia de actualización de pantalla

La frecuencia de actualización determina la frecuencia de escaneo de píxeles de las pantallas LCD monocromáticas. Frecuencias de actualización más altas significan escaneos de circuitos y cambios de señal más frecuentes, lo que genera un mayor consumo de energía dinámica. A diferencia de las pantallas en color que requieren altas frecuencias de actualización para eliminar las luces estroboscópicas y las manchas, la pantalla LCD monocromática presenta un contenido de visualización simple y una baja sensibilidad visual a las luces estroboscópicas.

3.4 Modo de conducción de multiplexación

La pantalla LCD monocromática suele utilizar tecnología de conducción multiplexada para simplificar el cableado del circuito. Las diferentes relaciones de multiplexación (servicio 1/4, servicio 1/8, servicio 1/16) afectan el consumo de energía y la calidad de la visualización. Una relación de multiplexación más alta significa que más píxeles comparten circuitos de escaneo, lo que reduce la cantidad de circuitos periféricos y la pérdida de energía estática. Sin embargo, una relación de multiplexación excesivamente alta aumentará la carga de escaneo de un solo punto, aumentando el consumo de energía instantáneo dinámico. Una coincidencia razonable de los parámetros de multiplexación según la resolución de la pantalla es clave para equilibrar el consumo de energía y la estabilidad de la pantalla.

4. Mostrar contenido y estado de funcionamiento

Muchos profesionales ignoran que el consumo de energía de la pantalla LCD monocromática varía según el contenido de la pantalla en tiempo real y el estado de funcionamiento. La cantidad de píxeles iluminados, la frecuencia de actualización de la pantalla y el estado de espera producen diferentes efectos de pérdida de energía, que son detalles cruciales para una optimización detallada de la energía.

Relación de iluminación de 4,1 píxeles

Las pantallas LCD monocromáticas consumen energía cuando impulsan píxeles de cristal líquido para voltear y mostrar contenido. Cuantos más píxeles estén iluminados en la pantalla, mayor será la carga general del circuito y el consumo de energía dinámico. Un estado de visualización sólida de pantalla completa tiene el mayor consumo de energía, mientras que una pantalla en blanco o un estado de visualización con pocos píxeles tiene el menor consumo de energía.

4.2 Frecuencia de actualización de pantalla

Cada actualización de pantalla y contenido requiere escaneo de señal y cambio de estado de píxeles, acompañado de una pérdida instantánea de energía. Para dispositivos con contenido de visualización estático, como pantallas de parámetros de instrumentos y pantallas de sincronización, las actualizaciones frecuentes e innecesarias generarán continuamente un consumo de energía no válido. Establecer ciclos de actualización razonables según la frecuencia de cambio de datos (por ejemplo, actualizar cada 1 a 5 segundos para parámetros que cambian lentamente en lugar de una actualización en tiempo real) puede reducir efectivamente el consumo promedio de energía.

4.3 Cambio de modo de trabajo y de espera

Los módulos LCD monocromáticos tienen diferencias obvias de potencia entre el modo de trabajo, el modo de espera con luz encendida y el modo de suspensión profunda. En modo de trabajo normal, la pantalla se actualiza continuamente con el máximo consumo de energía; en modo de espera, la pantalla mantiene el contenido estático con la luz de fondo apagada, reteniendo sólo la pérdida de energía estática del chip; En el modo de suspensión profunda, el chip controlador detiene la mayoría de las operaciones del circuito y el consumo de energía cae al nivel más bajo de microamperios.

5. Condiciones ambientales de operación

El entorno operativo cambia las características físicas de los materiales de cristal líquido y los componentes del circuito, lo que afecta indirectamente el consumo de energía de la pantalla LCD monocromática. La temperatura, la humedad y la intensidad de la luz ambiental regulan el estado de funcionamiento y la pérdida de energía de los módulos de visualización, lo que no se puede ignorar en el diseño de dispositivos industriales y exteriores.

5.1 Temperatura de funcionamiento

La temperatura es el factor ambiental más influyente en el consumo de energía de las pantallas LCD monocromáticas. La viscosidad del material de cristal líquido cambia con la temperatura: las bajas temperaturas aumentan la viscosidad del cristal líquido, lo que ralentiza la rotación molecular y requiere un voltaje de conducción más alto y un tiempo de escaneo más prolongado para garantizar una visualización normal, lo que aumenta el consumo de energía. Las altas temperaturas reducen la viscosidad del cristal líquido, lo que reduce los requisitos de voltaje de conducción y reducen relativamente la pérdida de energía, pero las temperaturas excesivamente altas acelerarán el envejecimiento de los componentes y harán que aumente la corriente de fuga del circuito.

Las pantallas LCD monocromáticas de grado industrial generalmente se adaptan a amplios rangos de temperatura de -20 ℃ a +70 ℃. En entornos exteriores de baja temperatura, muchos módulos necesitan activar circuitos de compensación de temperatura para mantener la estabilidad de la pantalla, lo que genera un consumo de energía adicional. Para dispositivos que funcionan en escenarios de temperaturas extremas, se debe reservar un margen de consumo de energía a baja temperatura en el diseño de energía.

Conclusión

El consumo de energía de las pantallas LCD monocromáticas es un resultado sistemático de la interacción entre el diseño estructural, la configuración de la retroiluminación, los parámetros de conducción, el estado de funcionamiento, las condiciones ambientales y el envejecimiento del hardware. A diferencia del conocimiento de parámetros de potencia fijos en la percepción tradicional, el consumo de energía de la pantalla LCD monocromática tiene una gran capacidad de ajuste y dependencia del escenario. Para los diseñadores de productos electrónicos e ingenieros de mantenimiento, aclarar todos los factores que influyen no solo favorece la selección de módulos de visualización adecuados y reduce los costos de hardware, sino que también puede maximizar la duración de la batería y la estabilidad del dispositivo a través de una optimización refinada de la energía.

En escenarios de dispositivos IoT de bajo consumo, equipos de control industrial y electrónica médica portátil, un control razonable del consumo de energía de las pantallas LCD monocromáticas puede mejorar en gran medida la competitividad del mercado de productos y la experiencia del usuario. Con la mejora continua de la tecnología de visualización de bajo consumo, los esquemas de control de LCD monocromáticos optimizados y los diseños de hardware liberarán aún más el potencial de ahorro de energía, haciendo que dichas pantallas se utilicen más ampliamente en dispositivos integrados de consumo de energía ultrabajo.
