¿Cuál es la ventaja de la interfaz SPI e IIC para la pantalla LCD gráfica?
En el diseño de sistemas integrados modernos, control industrial, equipos domésticos inteligentes y productos electrónicos portátiles,módulos de pantalla gráfica lcdse han convertido en portadores indispensables de interacción persona-computadora. Entre todas las interfaces de visualización convencionales, SPI e IIC son las dos soluciones más adoptadas para pantallas LCD de matriz de puntos y dominan el mercado de pantallas LCD de tamaño pequeño y mediano debido a sus ventajas estructurales únicas, rendimiento estable y excelente compatibilidad. La selección de una interfaz adecuada para una pantalla de interfaz IIC o una pantalla SPI determina directamente la velocidad de respuesta del equipo, el consumo de energía, la dificultad del diseño de PCB y la vida útil general.
Las pantallas LCD gráficas se diferencian de las pantallas LCD segmentadas en que admiten puntos de píxeles arbitrarios, representación gráfica personalizada, desplazamiento dinámico de texto y visualización de interfaz multicapa, lo que plantea requisitos más altos para la eficiencia de transmisión de la interfaz y la estabilidad de la señal. Por el contrario, las interfaces seriales SPI e IIC simplifican el diseño del cableado, optimizan los protocolos de transmisión y se adaptan perfectamente a las demandas de diseño compacto, de alta estabilidad y de bajo costo de los productos terminales convencionales, convirtiéndose en las interfaces preferidas para la corriente principal.pantallas LCD de matriz de puntos.
Características básicas de la interfaz SPI (pantalla SPI)
SPI (interfaz periférica en serie) es una interfaz de comunicación en serie síncrona de alta velocidad, un protocolo de transmisión full-duplex estructurado maestro-esclavo y la interfaz principal principal de los productos de pantalla SPI de alto rendimiento. La interfaz SPI estándar para pantallas LCD de matriz de puntos adopta una estructura de 4 cables, que incluye SCLK (señal de reloj), MOSI (transmisión de datos), CS (selección de chip) y DC (selección de datos/comandos). Algunos diseños SPI simplificados de 3 cables integran señales de CC en líneas de datos, lo que reduce aún más el número de pines y conserva las capacidades de transmisión de alta velocidad.
Características básicas de la interfaz IIC (pantalla de la interfaz IIC)
IIC (Circuito Interintegrado) es una interfaz de bus serie síncrona semidúplex con una estructura ultrasimplificada de 2 cables, compuesta por SCL (línea de reloj) y SDA (línea de datos). Como interfaz de bus multidispositivo, un bus IIC puede montar múltiples módulos de visualización y dispositivos sensores con diferentes direcciones, lo cual es la principal ventaja de los productos de visualización de interfaz IIC en sistemas integrados de múltiples dispositivos.
Las ventajas de la interfaz SPI para la pantalla LCD gráfica SPI
1. Velocidad de transmisión ultraalta, sin retraso de visualización dinámica

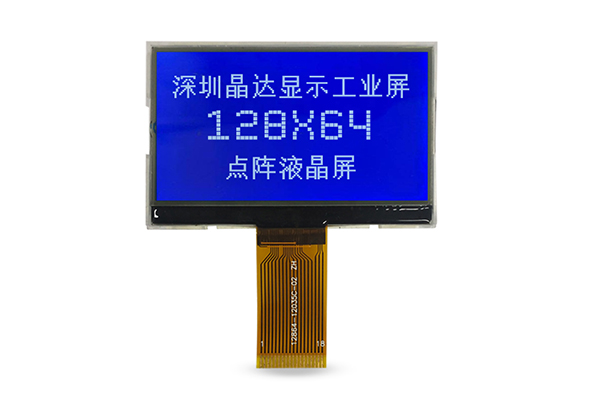

La mayor ventaja de la interfaz SPI radica en su frecuencia de reloj ultraalta y cero sobrecarga de protocolo. A diferencia del mecanismo de verificación de dirección y espera de respuesta de la interfaz IIC, SPI adopta un modo de transmisión en ráfaga continua, con una frecuencia de reloj máxima de hasta 80MHz. Para formato convencional 128x64, 160x128, 240x320pantallas LCD de matriz de puntos, la interfaz SPI puede completar la actualización de datos de pantalla completa en 1 a 5 ms.
2. Fuerte rendimiento antiinterferencias, adecuado para escenarios industriales
Nuestra pantalla LCD gráfica de grado industrial con interfaz SPI adopta una salida de señal de accionamiento push-pull, con una fuerte capacidad antiinterferencia de señal y transmisión estable en entornos electromagnéticos de alto ruido, como talleres industriales y equipos eléctricos. En comparación con la estructura de drenaje abierto de la interfaz IIC, la señal SPI tiene una mayor capacidad de conducción, una distancia de transmisión efectiva más larga y no es propensa a la distorsión de la señal o la pérdida de datos.
3. Diseño de cableado flexible, equilibrio entre rendimiento e integración
La interfaz SPI estándar de 4 cables y la interfaz SPI simplificada de 3 cables mantienen un diseño de bajo número de pines, mucho menos que las interfaces LCD paralelas tradicionales. Si bien conserva el rendimiento de la transmisión de alta velocidad, evita el problema de la ocupación excesiva de recursos GPIO. Para sistemas integrados con pines de microcomputadora de un solo chip limitados pero con altos requisitos de rendimiento de visualización, los módulos de visualización SPI pueden equilibrar perfectamente el costo del hardware y el efecto de visualización.
4. Ocupación de pines ultrabaja, lo que simplifica enormemente el diseño de PCB
La interfaz IIC solo necesita dos líneas de señal (SCL, SDA) para completar la transmisión de datos de la pantalla, que es el número de pines más bajo entre todas las interfaces de pantalla convencionales. Para dispositivos ultraminiaturizados, como dispositivos portátiles, sensores inteligentes y electrodomésticos en miniatura con recursos GPIO extremadamente limitados, los módulos de visualización de interfaz IIC pueden ahorrar una gran cantidad de pines de microcomputadora de un solo chip, evitando la necesidad de expandir chips periféricos debido a pines insuficientes.
Las interfaces SPI e IIC son soluciones centrales de transmisión en serie para productos modernos de pantallas LCD gráficas de matriz de puntos, con sus propias ventajas irremplazables. Los módulos de visualización SPI se basan en una transmisión de alta velocidad, una fuerte antiinterferencia y un excelente rendimiento de visualización dinámica, convirtiéndose en la opción preferida para escenarios industriales de visualización dinámica y de alto rendimiento. Los productos de visualización de interfaz IIC aprovechan el cableado ultrasimple, el bajo consumo de energía y la gran capacidad de expansión, dominando escenarios de aplicaciones integradas miniaturizadas, de bajo consumo y de múltiples dispositivos.
