¿Cuál es la diferencia entre una pantalla de puerto serie y una pantalla TFT estándar?

En el diseño de sistemas integrados, la automatización industrial, la electrónica de consumo y las pantallas sirven como componente central de la interfaz hombre-máquina (HMI). Los ingenieros y desarrolladores de productos se enfrentan con frecuencia a una decisión crítica: elegir entre una pantalla de puerto serie y una pantalla estándar.pantalla TFT. Si bien ambos ofrecen resultados visuales para dispositivos electrónicos, sus mecanismos operativos internos, interfaces de hardware, consumo de recursos, dificultad de desarrollo y escenarios de aplicación difieren drásticamente.

¿Qué es una pantalla de puerto serie?

Una pantalla de puerto serie, a menudo denominada "pantalla serie inteligente", "HMI serie" o "pantalla UART TFT", es un módulo autónomo que integra un panel LCD TFT con un controlador de gráficos dedicado, memoria buffer de fotogramas y una interfaz de comunicación serie. Estos módulos funcionan como subsistemas de visualización completos y procesan comandos gráficos recibidos a través de una conexión en serie sin sobrecargar el microcontrolador host. Admiten protocolos seriales convencionales, incluidos UART, SPI e I2C, lo que permite la transmisión de datos e instrucciones a través de solo unos pocos cables de señal.

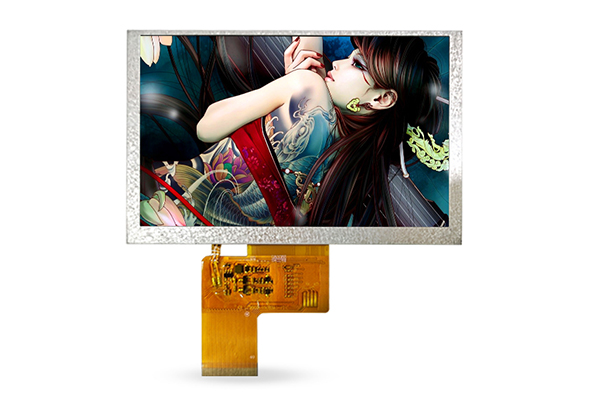

¿Qué es una pantalla TFT estándar?

Una pantalla TFT (transistor de película delgada) estándar es una pantalla de hardware puro basada en la tecnología de imagen TFT LCD tradicional. Es un componente de visualización no inteligente sin un sistema de control independiente o firmware de controlador integrado. Estándarpantallas TFTConfíe completamente en controladores principales externos para completar todo el trabajo relacionado con la pantalla, incluido el cálculo de datos de píxeles, el almacenamiento del búfer de fotogramas, la actualización de la pantalla y la calibración del color.

Diferencias técnicas clave entre la pantalla de puerto serie y la pantalla TFT estándar

Las brechas técnicas entre los dos tipos de pantalla cubren las interfaces de hardware, la ocupación de recursos del controlador, la dificultad de conducción, la eficiencia de la transmisión y la estabilidad del sistema. Estas diferencias técnicas son la base central para la selección de proyectos y afectan directamente los ciclos de desarrollo de productos y el desempeño operativo.

1. Interfaz de hardware y complejidad del cableado

Las pantallas de puerto serie cuentan con un cableado de hardware extremadamente simplificado, que es una de sus ventajas más destacadas. La mayoría de los módulos de visualización en serie solo requieren de 3 a 4 cables para su funcionamiento normal: fuente de alimentación, cable a tierra y cables de señal de comunicación en serie. Las pantallas serie basadas en UART solo necesitan pines TX y RX para la transmisión de datos; Las pantallas serie SPI e I2C también completan la comunicación a través de una cantidad mínima de pines. Este recuento de pines ultrabajo reduce en gran medida la dificultad de diseño de PCB, ahorra espacio en la placa y evita problemas complejos de enrutamiento de cableado.

2. Ocupación de recursos del controlador principal

Las pantallas de puerto serie están diseñadas para un bajo consumo de energía y una baja ocupación de recursos. Dado que el módulo de visualización integra una unidad de procesamiento de gráficos independiente y un búfer de fotogramas, todo el trabajo de renderizado de píxeles, almacenamiento en caché de datos y actualización de pantalla se realiza mediante el propio chip de la pantalla. La MCU host solo necesita enviar comandos de control simples a baja frecuencia, casi sin ocupación de recursos de la CPU.

Las pantallas TFT estándar consumen enormes recursos del controlador principal. Sin capacidades de procesamiento y almacenamiento en caché independientes, el procesador host debe calcular, almacenar y generar todos los datos de la trama. El controlador principal necesita actualizar continuamente los datos de los píxeles, ocupar una RAM de gran capacidad para el almacenamiento en el búfer de cuadros y mantener la salida de señal de alta frecuencia.

3. Impulsar la dificultad y el ciclo del desarrollo

El umbral de desarrollo de las pantallas de puerto serie es extremadamente bajo. Los fabricantes proporcionan protocolos de comunicación en serie completos y maduros, conjuntos de comandos universales y herramientas de depuración de computadoras superiores compatibles. Los desarrolladores no necesitan comprender los principios subyacentes de conducción de LCD, la lógica de sincronización de píxeles o los algoritmos de representación de gráficos. Solo necesitan llamar a comandos en serie simples para realizar funciones como visualización de texto, cambio de imágenes, reproducción de animaciones y control táctil.

Estándarpantallas TFTrequieren capacidades de desarrollo integradas profesionales y ciclos de desarrollo más largos. Los desarrolladores deben escribir el código del controlador subyacente desde cero, configurar los parámetros de sincronización de la pantalla, depurar la calibración del color, crear una lógica de gestión del búfer de fotogramas y optimizar la fluidez de la actualización de la pantalla. Los diferentes tamaños y modelos de pantallas TFT tienen diferentes parámetros de sincronización y requisitos del controlador, lo que resulta en una compatibilidad deficiente.

4. Velocidad de transmisión de datos y rendimiento de actualización

Limitadas por el ancho de banda del protocolo de comunicación serie, la frecuencia de actualización y la velocidad de transmisión de datos de las pantallas del puerto serie son relativamente bajas. Las pantallas serie UART tienen el ancho de banda más bajo, adecuado para visualización estática y escenarios de actualización de baja frecuencia; Las pantallas serie SPI han mejorado la velocidad pero aún no admiten la actualización en tiempo real de pantalla completa de alta definición.

Las pantallas TFT estándar adoptan interfaces MIPI/RGB paralelas o de alta velocidad con un ancho de banda de transmisión de datos ultra alto, lo que admite actualización de pantalla de alta resolución y alta velocidad de fotogramas. Pueden mostrar sin problemas imágenes de alta definición de 1080P, vídeos dinámicos y efectos de animación complejos sin tartamudear.

5. Estabilidad del sistema

Las pantallas de puerto serie tienen una excelente estabilidad del sistema. El diseño integrado del módulo de visualización reduce los enlaces de circuitos externos y el cableado en serie simple evita eficazmente la interferencia de la señal y los problemas de falla de línea causados ​​por el cableado paralelo complejo.

Las pantallas TFT estándar tienen una estabilidad del sistema relativamente pobre. Las líneas de señal paralelas complejas son susceptibles a interferencias electromagnéticas externas, lo que provoca parpadeos en la pantalla, distorsión del color y ruido de copo de nieve.

Estándarpantallas TFTOfrecen máximo rendimiento, flexibilidad de resolución y control a nivel de píxeles a costa de una mayor complejidad de desarrollo, mayor número de pines y mayores demandas en el procesador host. Son la elección correcta para aplicaciones de alto rendimiento, requisitos de gráficos personalizados y proyectos en los que cada aspecto de la pantalla debe controlarse estrictamente.

Las pantallas de puerto serie priorizan la facilidad de uso, el desarrollo rápido y el consumo mínimo de recursos del host a costa de un ancho de banda reducido y limitaciones de resolución. Se destacan en aplicaciones industriales HMI, creación de prototipos, sistemas con recursos limitados y proyectos en los que el tiempo de comercialización

es crítico.
