¿Cuál es la diferencia entre la pantalla LCD gráfica y la pantalla LCD de segmentos?

En electrónica industrial, electrodomésticos de consumo, dispositivos automotrices y equipos de medición portátiles, las pantallas LCD y las pantallas LED son los portadores de interacción hombre-máquina más comunes. Entre todos los tipos de pantallas convencionales, las pantallas gráficas de matriz de puntos y las pantallas de segmentos (también conocidas como pantallas de códigos de segmentos) son las dos soluciones de pantalla de gama baja y media más utilizadas. En el campo de las pantallas LCD, dos tecnologías fundamentales han resistido la prueba del tiempo: las pantallas de segmentos y las pantallas gráficas de matriz de puntos. Si bien ambos sirven para presentar información visual a los usuarios, operan según principios fundamentalmente diferentes y destacan en aplicaciones completamente diferentes.

¿Qué es una visualización de segmentos?

Una pantalla de segmentos es un dispositivo de visualización de estructura fija prefabricado con electrodos de segmentos independientes en la pantalla. Su estructura interna está preestablecida según contenidos de visualización fijos y la superficie de la pantalla está dividida en varios segmentos de visualización independientes no ajustables. La estructura más común es la estructura de siete segmentos para pantalla digital, y algunos modelos personalizados están equipados con segmentos de íconos fijos, como energía de la batería, intensidad de la señal, símbolos de temperatura e indicadores de función.

El principio de funcionamiento de las pantallas de segmentos es mucho más simple que el de las pantallas de matriz de puntos. El circuito de conducción sólo necesita introducir señales de nivel alto y bajo para segmentos específicos. Cuando se enciende el electrodo de segmento correspondiente, el segmento se ilumina para formar números o símbolos fijos; cuando está apagado, está oculto.

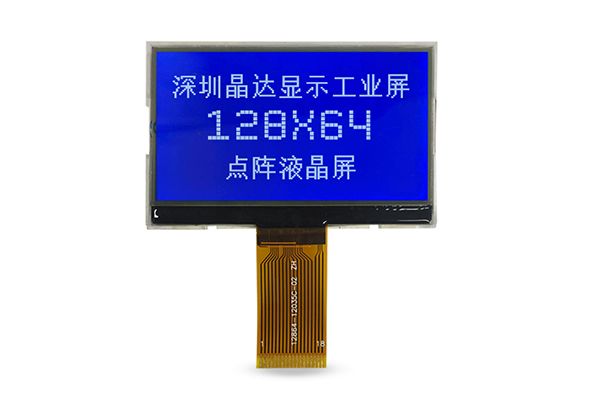

¿Qué es una pantalla LCD gráfica?

Una pantalla LCD gráfica es un dispositivo de visualización de nivel de píxeles totalmente personalizado compuesto por una cuadrícula ordenada de unidades de píxeles independientes dispuestas en filas y columnas fijas. Cada píxel de la pantalla es controlado independientemente por el circuito de conducción, que puede activarse o desactivarse individualmente sin estar restringido por caracteres fijos o estructuras de segmentos. Las especificaciones de resolución comunes incluyen 128x32, 128×64, 192×64, 128x128, 240×128 y otros modelos estándar, que cubren las necesidades de tamaño de pantalla pequeño y mediano.

El principio de funcionamiento central se basa en la tecnología de conducción de escaneo matricial. El chip de visualización controla los circuitos de fila y columna para realizar un escaneo cíclico en puntos de píxeles y ajusta el estado de encendido y apagado y la escala de grises de cada píxel de acuerdo con los datos de visualización de entrada.

Resumen de comparación

Pantalla de segmento de parámetros Pantalla LCD gráfica

Combinadas con las diferencias anteriores en rendimiento, costo y funciones, las dos pantallas tienen escenarios de aplicación completamente diferenciados en la industria. Una selección precisa puede maximizar el rendimiento del producto y optimizar el control de costos.

1. Escenarios de aplicación típicos de pantallas gráficas de matriz de puntos

Las pantallas gráficas de matriz de puntos son adecuadas para productos que requieren una interacción compleja entre humanos y máquinas, contenido de visualización diversificado y expansión de iteraciones funcionales. Los escenarios de aplicación principales incluyen pantallas táctiles de control industrial, instrumentos de prueba inteligentes, equipos de detección médica, terminales de pago POS, recolectores de datos portátiles y dispositivos domésticos inteligentes de gama media y alta. Estos escenarios necesitan mostrar texto de varias líneas, menús complejos, curvas de datos e íconos personalizados y, a menudo, necesitan actualizar las funciones de visualización con iteraciones del producto, que coinciden exactamente con las ventajas de visualización flexible de las pantallas de matriz de puntos.

Además, en pantallas auxiliares a bordo de automóviles, equipos de monitoreo ambiental y dispositivos terminales inteligentes que necesitan actualización dinámica de datos y visualización gráfica, las pantallas gráficas de matriz de puntos también son la opción principal, que pueden cumplir con los altos requisitos de visualización de productos y experiencia interactiva.

2.Escenarios de aplicación típicos de pantallas de segmentos

Las pantallas de segmentos se utilizan principalmente en equipos de visualización de contenido fijo, de función de pantalla única y sensibles al costo. Los escenarios típicos incluyen electrodomésticos como calentadores de agua, cocinas de inducción, aires acondicionados y lavadoras, así como medidores de agua inteligentes, medidores de electricidad, medidores de gas, controles remotos, termómetros electrónicos e instrumentos de medición portátiles de gama baja. Estos productos solo necesitan mostrar números fijos, íconos de estado simples y valores de parámetros, sin interacción gráfica compleja ni iteración de funciones, lo que puede maximizar la ventaja de costos y la estabilidad de las pantallas de segmento.

Mientras tanto, en las luces indicadoras de equipos industriales, los dispositivos de detección de energía y los equipos de monitoreo en espera a largo plazo que buscan un bajo consumo de energía y una alta durabilidad, las pantallas de segmento también son la solución de visualización preferida en la industria.

¿Cómo elegir la pantalla LCD monocromática adecuada?

En resumen, la diferencia esencial entre las pantallas gráficas de matriz de puntos y las pantallas de segmentos radica en la flexibilidad de la pantalla y la escalabilidad estructural. Las pantallas LCD de segmentos se basan en estructuras de segmentos fijos, con bajo costo, bajo consumo de energía, alta estabilidad y funciones únicas, centrándose en escenarios de visualización de símbolos simples y digitales fijos. Las pantallas gráficas de matriz de puntos se basan en un control independiente de la matriz de píxeles, con contenido de visualización flexible y diverso, gran escalabilidad y consumos de energía ligeramente superiores.
