¿Cuál es la diferencia entre pantalla táctil resistiva y pantalla táctil capacitiva?

En el mundo digital actual, las pantallas táctiles han permeado todos los aspectos de nuestras vidas, desde los teléfonos inteligentes que llevamos en el bolsillo hasta los equipos de control industrial en los talleres de las fábricas. En comparación con las pantallas LCD normales, la pantalla LCD TFT puede proporcionar imágenes y texto muy claros y tiene un tiempo de respuesta más corto. La creciente aplicación de pantallas TFT LCD ha aportado mejores efectos visuales a los productos. Para elMódulo de pantalla TFT, hay dos tipos táctiles: pantalla táctil resistiva y pantalla táctil capacitiva.

¿Qué es una pantalla táctil resistiva?

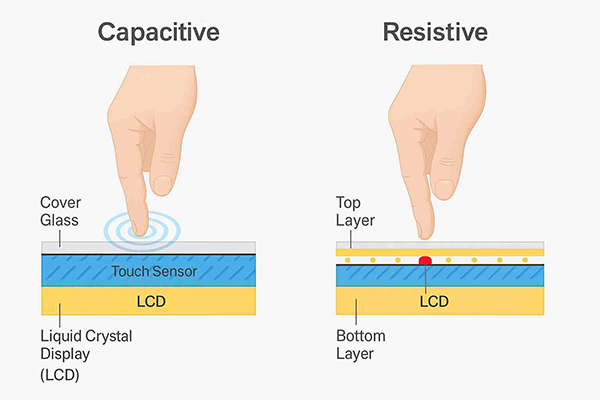

Dos capas de películas conductoras de ITO, con pequeños puntos aislantes entre ellas, normalmente no se tocan entre sí; cuando se presionan, las películas superior e inferior se tocan entre sí, formando un circuito conductor. El controlador calcula las coordenadas de prensado en función del voltaje XY. Las pantallas táctiles resistivas vienen en varias variantes, como de cuatro, cinco y ocho hilos. Los números representan la cantidad de componentes del circuito conectados al controlador. Entre ellos, la pantalla resistiva de cuatro hilos es la solución más común y económica, mientras que la pantalla resistiva de cinco hilos proporciona mayor durabilidad y precisión mediante el diseño de un voltaje constante en la capa inferior.

La estructura típica de las pantallas táctiles resistivas consta de: una capa inferior hecha de vidrio o sustrato de vidrio orgánico, sobre la cual se recubre una capa conductora transparente (generalmente óxido de indio y estaño ITO), una capa intermedia y una capa superior de revestimiento de resina multicapa, con la superficie exterior tratada mediante endurecimiento.

¿Qué es una pantalla táctil capacitiva?

La capa superficial de la pantalla tiene una capa de condensador ITO conductora. El cuerpo humano tiene una corriente biológica débil. Cuando un dedo lo toca, el cuerpo humano y los electrodos de la pantalla forman un condensador de acoplamiento. Los cuatro electrodos de las esquinas capturan la diferencia de corriente para calcular el punto de contacto.

La estructura básica de una pantalla táctil capacitiva consta de un panel de vidrio compuesto de cuatro capas. La capa más externa es un vidrio protector reforzado química o físicamente (con una dureza de 6H, 7H, 8H o superior), y la superficie interna y la capa intermedia del vidrio están recubiertas con una capa conductora de ITO.

Tabla comparativa de características clave

Ventajas de las pantallas resistivas

1. Puede ser operado por cualquier objeto. Adecuado para escenarios industriales con guantes de protección o guantes de goma.

2. Precisión de posicionamiento extremadamente alta, adecuada para cajas registradoras, equipos industriales e instrumentos de dibujo.

3. Sin miedo a la humedad ni al ligero vapor de agua. La opción preferida para equipos industriales al aire libre.

4. Precio bajo, controlador sencillo y bajo consumo de energía.

Desventajas de las pantallas resistivas.

1. Requiere una presión fuerte, lo que resulta en una mala experiencia de operación

2. La superficie de la película es propensa a rayarse y fallará después de presionarla durante mucho tiempo.

3. No admite gestos con varios dedos y no puede acercar ni alejar

4. Mala transmisión de luz, lo que provoca una apariencia borrosa en la pantalla.

Ventajas de la pantalla táctil capacitiva

1. Operación táctil suave con una sensación agradable, compatible con gestos multipunto

2. Superficie de vidrio templado antirrayas, duradera y resistente a rayones.

3. Pantalla transparente con mejor percepción del color

4. Sin desgaste por presión física, mayor vida útil para los dispositivos digitales domésticos

Desventajas de las pantallas capacitivas.

1. Sólo se puede utilizar con las manos desnudas o con un lápiz capacitivo exclusivo. Los guantes comunes impiden su uso.

2. El agua o la condensación provocarán movimientos erráticos y toques accidentales.

3. Las bajas temperaturas y las manchas espesas de aceite reducirán significativamente la sensibilidad.

4. Más costoso e inestable en ambientes industriales húmedos.

Aplicaciones

Aplicaciones típicas de las pantallas táctiles resistivas

Las pantallas táctiles resistivas, con su bajo costo, entrada flexible y sólidas capacidades antiinterferencias, siguen siendo la opción preferida en los siguientes escenarios:

Equipos de control industrial: el entorno de la fábrica está sujeto a polvo, contaminación por aceite e interferencias electromagnéticas, y los operadores suelen usar guantes.

Sistemas de caja registradora POS: requieren firmas con bolígrafo y operación con guantes puestos

Equipamiento médico: altos requisitos de fiabilidad y limpieza higiénica.

Sistemas de navegación para automóviles: los conductores pueden operar con guantes puestos.

Terminales de consulta al público: Como máquinas expendedoras de billetes de autoservicio, cajeros automáticos, etc.

Equipo exterior: expuesto a entornos hostiles como polvo y humedad.

Aplicaciones típicas de las pantallas táctiles capacitivas

Las pantallas táctiles capacitivas, con sus ventajas de toque multipunto, alta sensibilidad y excelente calidad de visualización, dominan los siguientes escenarios:

Teléfonos inteligentes y tabletas: requieren operaciones gestuales fluidas y experiencias táctiles multipunto

Electrónica de consumo: electrodomésticos inteligentes, dispositivos portátiles

Interfaces hombre-máquina de alta gama: dispositivos que requieren experiencias de interacción modernas

Equipos médicos: escenarios que requieren información rápida e intuitiva

Pantallas táctiles: aplicaciones con altos requisitos de efectos de visualización

Tendencias de desarrollo futuras

Pantallas táctiles capacitivas, con su control táctil multipunto, alta sensibilidad y excelentes efectos de visualización, se han convertido en la tecnología principal en el mercado de la electrónica de consumo. Sin embargo,pantallas táctiles resistivassiguen manteniendo una posición insustituible en campos específicos como el control industrial, los equipos médicos y las instalaciones públicas.

En los últimos años, el desarrollo tecnológico ha mostrado una tendencia de integración y optimización. Las pantallas TFT capacitivas de grado industrial están superando gradualmente las deficiencias tradicionales, como la interferencia electromagnética, el agua nebulizada y el funcionamiento con guantes, mediante algoritmos de control táctil de desarrollo propio y optimización basada en escenarios. Al mismo tiempo, las pantallas TFT resistivas también están mejorando la durabilidad y precisión mediante mejoras de materiales y procesos.
