¿Qué hace que el módulo de pantalla OLED PM SSD1306 de 0,96 pulgadas sea tan confiable para proyectos integrados?
ElMódulo de pantalla OLED PM de 0,96 pulgadas SSD1306se ha convertido en una de las soluciones de visualización en miniatura más utilizadas en electrónica integrada, dispositivos IoT, sistemas portátiles y proyectos de ingeniería de bricolaje. Este artículo explora en detalle su arquitectura, ventajas de rendimiento, métodos de integración y aplicaciones del mundo real. Está diseñado para ayudar a ingenieros, diseñadores de productos y aficionados a comprender por qué se confía en este módulo OLED compacto para obtener resultados de alta claridad, bajo consumo de energía y estabilidad a largo plazo en entornos exigentes.
Tabla de contenido
- 1. Descripción general del módulo de pantalla OLED PM SSD1306 de 0,96 pulgadas
- 2. Arquitectura interna y principio de funcionamiento
- 3. Características y ventajas clave
- 4. Especificaciones técnicas explicadas
- 5. Cómo integrar el módulo OLED SSD1306
- 6. Interfaces de comunicación (I2C vs SPI)
- 7. Consumo y eficiencia de energía
- 8. Problemas comunes y solución de problemas
- 9. Comparación OLED y LCD
- 10. Escenarios de aplicaciones del mundo real
- 11. Consideraciones de diseño para ingenieros
- 12. Preguntas frecuentes
- Conclusión
1. Descripción general del módulo de pantalla OLED PM SSD1306 de 0,96 pulgadas

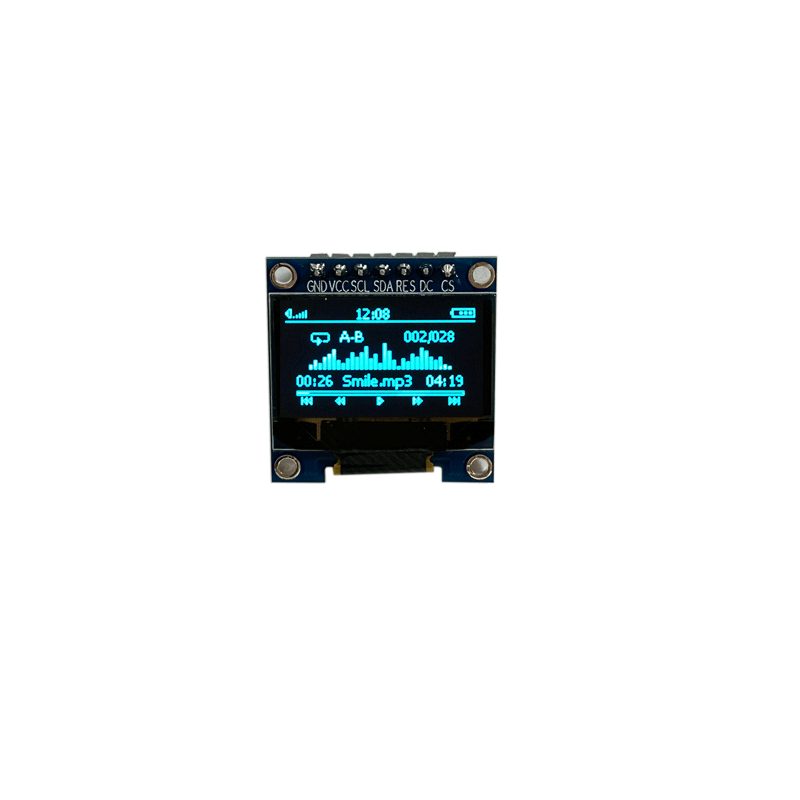

ElMódulo de pantalla OLED PM de 0,96 pulgadas SSD1306es una pantalla compacta de diodos emisores de luz orgánicos comúnmente utilizada en sistemas basados en microcontroladores. A diferencia de las pantallas LCD tradicionales, la tecnología OLED emite luz directamente desde cada píxel, eliminando la necesidad de retroiluminación. Esto da como resultado un contraste más profundo, una estructura más delgada y ángulos de visión superiores.
El controlador IC SSD1306 controla las operaciones a nivel de píxeles y gestiona la comunicación entre el microcontrolador y la matriz de visualización. Debido a su simplicidad y eficiencia, se ha convertido en una opción estándar en Arduino, ESP32, Raspberry Pi y otras plataformas integradas.
2. Arquitectura interna y principio de funcionamiento
En el núcleo del módulo se encuentra el controlador SSD1306, que maneja el mapeo de memoria, los ciclos de actualización de la pantalla y la interpretación de comandos. La pantalla consta de una matriz de 128x64 píxeles (comúnmente), donde cada píxel se controla de forma independiente.
A diferencia de las pantallas LCD, los paneles OLED no requieren retroiluminación. Cada píxel emite su propia luz cuando se aplica voltaje. Esta propiedad de autoemisión permite relaciones de contraste extremadamente altas y niveles de negro casi perfectos.
- Sistema de emisión impulsado por píxeles
- RAM de pantalla integrada (GDDRAM)
- Oscilador interno para control de sincronización.
- Circuito elevador de voltaje incorporado
3. Características y ventajas clave
La popularidad del módulo de pantalla OLED PM SSD1306 de 0,96 pulgadas proviene de su combinación de rendimiento y simplicidad. A continuación se detallan sus principales ventajas:
- Relación de contraste ultraalta (normalmente 2000:1 o superior)
- Amplio ángulo de visión de hasta 160°
- Consumo de energía muy bajo en modo de visualización estática
- No es necesario un sistema de retroiluminación
- Tiempo de respuesta rápido adecuado para animaciones.
- Tamaño compacto de PCB para dispositivos con espacio limitado
Estas características lo hacen especialmente adecuado para sistemas alimentados por baterías y dispositivos electrónicos portátiles donde la eficiencia energética es fundamental.
4. Especificaciones técnicas explicadas
Comprender las especificaciones técnicas ayuda a los ingenieros a elegir la configuración de pantalla adecuada para los requisitos de su proyecto.
| Parámetro | Especificación |
|---|---|
| Tamaño de pantalla | 0,96 pulgadas |
| Resolución | 128 × 64 píxeles |
| Controlador IC | SSD1306 |
| Interfaz | I2C/SPI |
| Voltaje de funcionamiento | 3,3 V – 5 V (dependiente del módulo) |
| Consumo de energía | Muy bajo (dependiendo del brillo y el uso) |
Estas especificaciones resaltan su compatibilidad con la mayoría de los ecosistemas de microcontroladores sin requerir complejidad adicional de regulación de energía.
5. Cómo integrar el módulo OLED SSD1306
La integración es una de las mayores ventajas de este módulo. Incluso los principiantes pueden implementarlo en sencillos pasos.
- Paso 1: conecte los pines VCC y GND correctamente
- Paso 2: elija el protocolo de comunicación (I2C es el más común)
- Paso 3: Instale la biblioteca SSD1306 en la plataforma del microcontrolador
- Paso 4: Inicialice la visualización en el firmware
- Paso 5: enviar datos gráficos o de texto al búfer de pantalla
Debido a que el módulo ya incluye la mayoría de los componentes necesarios, no se necesitan circuitos controladores externos.
6. Interfaces de comunicación (I2C vs SPI)
El SSD1306 admite comunicación I2C y SPI, cada una con ventajas únicas.
I2C se utiliza ampliamente debido a su simplicidad, ya que solo requiere dos líneas de datos (SDA y SCL). Esto reduce la complejidad del cableado, lo que lo hace ideal para sistemas integrados compactos.
SPI, por otro lado, ofrece velocidades de transferencia de datos más rápidas y se prefiere en aplicaciones que involucran animaciones o actualizaciones frecuentes de pantalla.
- I2C:Cableado mínimo, menor velocidad, ideal para sensores y pantallas simples
- SPI:Actualización más rápida, se requieren más pines, mejor para sistemas con muchos gráficos
7. Consumo y eficiencia de energía
Una de las ventajas más importantes de la tecnología OLED es su eficiencia energética. El módulo de pantalla PM OLED SSD1306 de 0,96 pulgadas consume energía solo cuando los píxeles están iluminados. Los píxeles negros prácticamente no requieren energía.
Esto lo hace particularmente útil en:
- Dispositivos IoT que funcionan con baterías
- Electrónica portátil
- Herramientas de medición portátiles
Sin embargo, mostrar pantallas completamente blancas de forma continua aumentará significativamente el uso de energía, por lo que el diseño optimizado de la interfaz de usuario es esencial.
8. Problemas comunes y solución de problemas
Aunque el módulo es confiable, los usuarios pueden encontrar problemas de integración. A continuación se muestran problemas y soluciones comunes:
- Pantalla en blanco:Verifique la dirección I2C y las conexiones del cableado
- Pantalla parpadeante:Garantizar un suministro de energía estable
- Salida incorrecta:Verificar la configuración de la biblioteca y los ajustes de resolución
- Brillo bajo:Ajustar la configuración de contraste del software
La mayoría de los problemas están relacionados con el software y no con defectos de hardware.
9. Comparación OLED y LCD
| Característica | OLED (SSD1306) | LCD |
|---|---|---|
| Iluminar desde el fondo | No requerido | Requerido |
| Contraste | muy alto | Moderado |
| Uso de energía | Inferior (modo oscuro eficiente) | Consumo constante de retroiluminación |
| Espesor | Ultrafino | más grueso |
| Ángulo de visión | Ancho | Limitado |
10. Escenarios de aplicaciones del mundo real
La versatilidad del módulo de pantalla OLED PM SSD1306 de 0,96 pulgadas lo hace adecuado para una amplia gama de industrias y aplicaciones.
- Controladores domésticos inteligentes
- Dispositivos de fitness portátiles
- Pantallas de sensores industriales
- Proyectos de bricolaje Arduino
- Sistemas de monitorización portátiles médicos.
- Sistemas de gestión de baterías.
Su tamaño compacto y su claridad permiten a los desarrolladores integrar interfaces de usuario significativas incluso en dispositivos muy pequeños.
11. Consideraciones de diseño para ingenieros
Al diseñar con este módulo, los ingenieros deben considerar la estabilidad eléctrica, la optimización de la interfaz de usuario y las condiciones térmicas.
- Evite el brillo continuo de pantalla completa para prolongar la vida útil
- Utilice resistencias pull-up adecuadas para la comunicación I2C
- Garantizar la compatibilidad de voltaje con los niveles lógicos del microcontrolador.
- Optimice las actualizaciones del marco para reducir el uso de energía
Las buenas prácticas de diseño mejoran significativamente el rendimiento y la durabilidad.
12. Preguntas frecuentes
P1: ¿Puede el SSD1306 mostrar colores?
No, es una pantalla monocromática (normalmente en variantes blanca, azul o amarilla).
P2: ¿Es compatible con Arduino?
Sí, es ampliamente compatible con múltiples bibliotecas de código abierto.
P3: ¿Requiere luz de fondo?
No, la tecnología OLED es autoemisiva.
P4: ¿Cuál es la vida útil del módulo?
Normalmente decenas de miles de horas, según los patrones de uso.
P5: ¿Puede mostrar animaciones?
Sí, pero se recomienda la interfaz SPI para un rendimiento más fluido.
Conclusión
El módulo de pantalla OLED PM SSD1306 de 0,96 pulgadas sigue siendo una de las soluciones de visualización más prácticas y eficientes para sistemas electrónicos compactos. Su combinación de alto contraste, bajo consumo de energía e integración sencilla lo convierte en la opción preferida de ingenieros y desarrolladores de múltiples industrias.
Desde el desarrollo de prototipos hasta productos comerciales integrados, este módulo proporciona un equilibrio entre rendimiento y asequibilidad difícil de igualar.
Para módulos de visualización de alta calidad y soluciones personalizadas,Shenzhen Jingda Display Technology Co., Ltd.ofrece soporte de fabricación profesional y experiencia técnica adaptada a los requisitos de su proyecto.
Contáctenospara explorar oportunidades de colaboración, solicitar muestras o discutir soluciones de visualización personalizadas para su próximo diseño de sistema integrado.
